Двигатель любого транспортного средства нуждается в охлаждении. Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии. При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора.
Для чего нужна помпа в автомобиле
Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).
Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).
Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.
Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля
Замена помпы на «Газели»
Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.
Где располагается водяной насос
В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.
Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.
Шкив помпы — один из важнейших элементов системы ГРМ
Готовим инструменты
Для снятия и установки помпы потребуется следующий набор инструментов:
гаечный ключ на 12;
рожковый ключ на 24;
гаечный ключ на 27;
плоская отвёртка с тонким лезвием;
шестигранник на 6;
ёмкость для слива охлаждающей жидкости.
Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины
Сколько тосола слить/залить при смене помпы
Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.
Слив тосола лучше всего проводить одновременно из расширительного бачка и из радиатора, отсоединив от него патрубок. Под места слива нужно подставить ёмкости. Сливая тосол, необходимо учитывать, что полностью осушить систему охлаждения этим способом не удастся. Поэтому заливая новую охлаждающую жидкость, стоит помнить, что в системе ещё есть какое-то количество тосола. Рекомендуется сначала залить жидкость до отметки MIN на бачке, затем завести мотор и прогреть машину. После этого оценить, насколько сильно ушёл тосол по системе. Долить необходимое количество, руководствуясь отметками MIN и MAX на бачке.
Замена помпы: инструкции для разных модификаций моторов «Газели»
После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:
Первым делом понадобится снять радиатор охлаждения.
Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.
Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.
Снять ремень привода насоса.
После чего снять открученный шкив и отражатель.
От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.
Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.
После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.
Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.
Снять водяной насос.
С места посадки устранить уплотнитель.
Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.
Видео: замена водяного насоса своими руками
Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.
На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.
Автомобиль нового поколения, на котором пересмотрено место монтажа помпы
Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.
Снятие и установка ремня генератора ЗМЗ-406
Ослабить затяжку болта 1 на два–три оборота
Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его
Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.
При наличии загрязнений или повреждений шкивы очистить или заменить.
Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.
1. Надеть ремень на шкив коленвала.
2. Надеть ремень на шкивы водяного насоса и генератора.
3. После этого надеть ремень на натяжной ролик.
После установки ремня отрегулировать его натяжение.
При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.
Натяжение ремня регулируется перемещением натяжного ролика.
1. Ослабить затяжку болта 1.
Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.
2. Проверить прогиб ремня.
Подробно в картинках:
Замена и регулировка натяжения ремня привода агрегатов
Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).
Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика
Снимаем ремень со шкивов
Устанавливаем новый ремень.
Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса).
Затягиваем болт крепления натяжного ролика.
Замена натяжного шкива и механизма натяжения ремня привода вспомогательных агрегатов
Ослабляем натяжение ремня привода.
Полностью выворачиваем болт крепления натяжного шкива
Снимаем шкив с оси натяжителя.
При необходимости торцевым ключом или головкой «на 12» отворачиваем три болта крепления натяжителя
Снимаем крепление натяжителя с двигателя
Устанавливаем натяжитель и шкив на двигатель в обратной последовательности, после чего натягиваем ремень.
Самодельный шкив водяного насоса змз 405-406-409
Доброго времени волговоды !
Решил повысить производительность водяного насоса, особенно для лета .

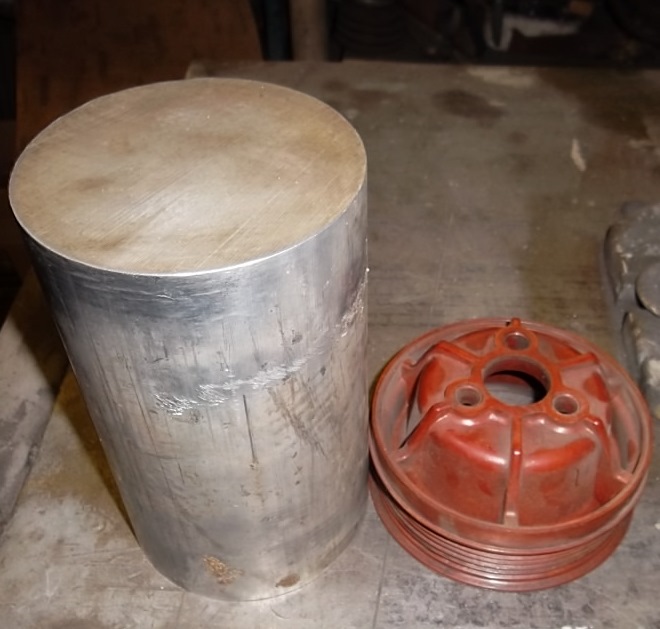

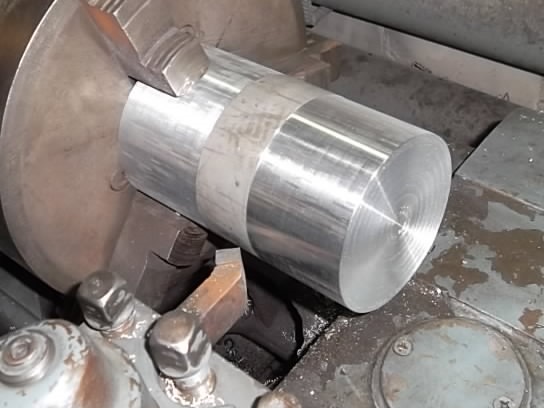

Прикупил дюралевую болванку и собрался изготовить новые шкивы помпы, для обеих машин -т е и на газель и на волгу ! Мне кажется маловато оборотов у водяного насоса в штатном исполнении ?!
Т е выточить шкивы меньшего диаметра, а вот на сколько уменьшить чего то не сложу в голове ?! Если измерить штатный шкив 108 мм по верху ручейков, болванку купил на 100 мм ! На сколько сделать диаметром? У кого то видел на газели вроде или на волге, а теперь не найду по драйву ! Поделитесь пожалуйста ссылочкой если есть у кого такая .
Спасибо за внимание !
ГАЗ 31 2006, двигатель бензиновый 2.7 л., 170 л. с., задний привод, механическая коробка передач — своими руками
Машины в продаже
ГАЗ 3102 Волга, 2001
ГАЗ 3110 Волга, 2001
ГАЗ 3110 Волга, 1997
ГАЗ 31105 Волга, 2006
Комментарии 47
А я просто радиатор помыл. Если до этого у меня два реле на электровентиляторы сгорело от постоянных включений в пробках, то после промывки за все лето они включались раза три.
Причём здесь радиатор?
Я так понял, что Вы точили шкив меньшего диаметра для увеличения скорости крыльчатки помпы. Отсюда сделал вывод, что у Вас была проблема с перегревом. Я не прав?
Так радиатор то причём ?Ставил и двух и трёх рядные медные, и в конце концов дошел до алюминиевого -оказался самым эффективным ! . Система не справляется со своей задачей, не полноценно омывается и остывает 3й и 4й цилиндры, общего перегрева как такового не было .
Здравствуйте. Шкив помпы можно заказать? Цена?
а результат то где ? не показали
расскажу свой опыт
на 402 заводской шкив 150мм, шкив колена тоже 150, то есть соотношение 1к1.
Ставил я маленький на 95, все хорошо, слышно аж как через печку пролетает ОЖ при перегазовке резкой. Зимой в машине тепло, летом перегревов не было, хотя с этим проблем не было никогда, тьфу-тьфу-тьфу. Но, подшипники быстрее в помпе умирают. Достаточно посчитать через пропорцию, с какой частотой будет вращаться шкив помпы, грубо говоря у меня получалось так, при 3000 помпа крутилась 4800, при 4500 — 7110, примерно. Выше 5-6 тыс думаю не очень хорошо для помпы =). И еще, заметил что при герметичной системе, когда ничего не течет давление в системе увеличивается значительно если наваливать… В итоге сделал себе шкив 118мм. Посчитай примерно через пропорции и реши сколько тебе надо =)
Спасибо -буду думать какой сделать !
Не у меня ли видел?
Нет вроде не у тебя, ну какая разница ?Я не против твоего варианта !Давай размер наружный своего шкива и как вообще -стоило это того ?
По памяти не помню, но сильно размер не уменьшай, возможен кавитационный срыв насоса на больших оборотах или поломка лопастей. Разницу не более 10% делай. Работает у меня шкив нормально, перегревов нет, печка греет отлично.
А вот самим ЗМЗ разочарован, качеством запчастей особенно… Да и тяги ему не хватает для состава, лучше бы чуть денег добавил и взял ТД27Т.
Уже почти выточил -получается 95мм по верху ручейков .Через часок закончу и сразу поставлю .
Родной вроде 113, так. Что 95 нормально будет
108 намерял на родном
Надо рассчитать с каким шкивом какие обороты будут. Для начала узнать сколько оборотов по отношению к коленвалу делает стандартный шкив помпы и там дальше прикидывать желаемые параметры.
в правильную сторону мыслишь! Производительности помпы 406 семейству просто не хватает. В свое время тож задумывался на эту тему, да руки не дошли и авто уже другое под боком. в самый раз будет убрать 10-15 мм. с диаметра родного шкива. Выточи для начала один на 95 примерно и посмотри как оно себя летом поведет. Второй возможно меньше придется делать, а возможно такой же. Ток есть один минус во всем этом! Обороты помпы будут больше на всех режимах! Надо смотреть как будут вести себя подшипники на оборотах 4500 и выше. вообще где то прога на глаза попадалась по расчету диаметров шкивов и сравнению их по кол-ву оборотов! Поройся в инете, возможно наткнешься! Если найдешь, то очень поможет, а если еще знать производительность помпы при родном шкиве, то можно и просчитать будет с меньшим по диаметру шкивом! В общем не торопись!
Да я как бы в общем не очень тороплюсь -есть до жары ещё не много времени .Вот по возможности материал запас и теперь инфу курить пытаюсь .Я думал для газели меньше сделать до 90 мм примерно так как её я на ходу я в принципе и не кручу свыше 4.5 т об, а вот волге то достаётся и наверное примерно 95 сделаю .Переточить в дальнейшем на меньший всегда можно будет, я из нутри максимально по возможности оставлю запас . На сколько прикинул по фланцу помпы то можно внутренний диаметр шкива примерно 60-65мм оставить.
90 мм у меня шкив получался, проблем с перегревом не было
Самодельный на 90?
Да самодельный, отдал этот рисунок токарю и родной шкив чтобы канавки так же проточил
Неисправности помпы
- 30 1 65k
Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе (появлении коррозии или разломе) крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания. Приходится покупать новую помпу и устанавливать ее вместо старой.
Признаки неисправности помпы
Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:
- Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.
- Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно. Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.
- Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки. Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.
- Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.
- Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.
- Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!
При появлении хотя бы одного из перечисленных выше признаков неисправности водяной помпы автомобиля необходимо выполнить дополнительную диагностику, как помпы, так и неисправностей системы охлаждения. Когда проявились первые признаки умирающей помпы ехать еще можно, но как долго, неизвестно, и лучше не испытывать судьбу. В одних случаях машина может протянуть 500. 1000 километров, а в других не проедет и сотни. В любом случае с системой охлаждения шутки плохи, и нужно выполнять ее диагностику и ремонт вовремя и в полном объеме.
В зависимости от марки и качества водяной помпы системы охлаждения регламентом предписывается ее замена приблизительно через 60 тысяч километров пробега (зависит в каждом конкретном случае, и предписывается автопроизводителем, соответствующую информацию можно найти в мануале).
Причины неисправности помпы
Какие возможные причины неисправности помпы? Этот вопрос интересует не только начинающих, но и достаточно опытных автолюбителей. Далее приведены основные причины, от наиболее распространенных и часто встречающихся до «экзотических». Среди них:
- Неисправный подшипник. Этот узел изнашивается по естественным причинам по мере его эксплуатации. Однако ускоренный износ возможен вследствие дополнительных негативных факторов. Таковым, например, является неправильная (более сильная) натяжка ремня, из-за чего на подшипник оказывается большее усилие. Другая причина значительного износа — попадание антифриза на трущиеся пары вследствие разгерметизации прокладки и подтеков охлаждающей жидкости.
- Нарушение уплотнения. У помпы есть два уплотнения — сальник и резиновая манжета. И именно сальник (прокладка) чаще всего выходит из строя. Происходит это по двум причинам — естественный износ (дубление резины) и использование некачественного дешевого антифриза без соответствующих щадящих присадок, а то и вовсе воды. В долгосрочной перспективе эти жидкости «съедают» прокладку, она начинает подтекать, что приводит, во-первых, к снижению уровня охлаждающей жидкости в системе, а во-вторых, попаданию антифриза или воды в подшипник, вымывания из него смазки и описанным выше неприятностям.
- Несоосность крепления. Это возможно по двум причинам — неправильная установка и заводской брак. Однако неправильная установка — явление достаточно редкое, поскольку на корпусе имеются уже готовые крепежные отверстия, мимо которых очень трудно промахнуться. Другая причина — неравномерное прилегание к блоку двигателя (вследствие грязных, ржавых или искривленных привалочных поверхностей). А вот, к сожалению, заводской брак, особенно у бюджетных помп, — явление не такое уж и редкое. Нарушение соосности приводит к тому, что шкив вращается с перекосом, что, в свою очередь, приводит к ускоренному износу нагруженной части ремня, а также износу подшипника. В самых критических случаях возможен обрыв ремня и возникновение столкновения клапанов и поршней. Иногда несоосность возникает в результате попадания машины в ДТП, в результате которого произошло смещение отдельных элементов кузова и/или двигателя.
Зачастую снижение производительности помпы, и соответственно, снижение давления в системе охлаждения наблюдается после применения герметика, используемого для устранения течи радиатора. Так, его состав смешивается с охлаждающей жидкостью и забивает соты (каналы) радиатора, а также налипает на крыльчатку помпы. Если такая ситуация случилась, то необходимо сливать антифриз, демонтировать помпу, после чего выполнять промывку системы охлаждения при помощи специальных или подручных средств.
Как определить неисправность помпы
Проверить водяную помпу двигателя автомобиля на наличие неисправности достаточно просто. Самый простой метод — попробовать на ощупь, если на валу насоса люфт или его нет. Для этого достаточно взяться пальцами за вал помпы и подергать его из стороны в сторону в направлении, перпендикулярном самому валу (то есть, поперек). Если подшипник в порядке, то люфта быть не должно. Если же даже небольшой люфт имеет место, значит, помпу нужно менять.
Однако более тщательная проверка без снятия помпы выполняется по следующему алгоритму:
- Прогреть двигатель до рабочей температуры. То есть, чтобы температура охлаждающей жидкости была в районе +90°С.
- При работающем двигателе рукой пережать толстый патрубок с охлаждающей жидкостью, который идет от радиатора.
- Если помпа исправна, то в нем должно ощущаться давление. Если же давления нет или оно пульсирующее, то это означает, что помпа частично или полностью вышла из строя. Скорее всего провернулась крыльчатка помпы.
Также чтобы проверить помпу, необходимо визуально осмотреть ее посадочное место. Для этого нужно демонтировать защитный кожух газораспределительного механизма для того, чтобы получить доступ непосредственно к насосу (у различных автомобилей конструкция отличается, поэтому, возможно, кожуха не будет или его не нужно демонтировать). Далее внимательно осмотреть корпус помпы, ее уплотнение и посадочное место.
Обязательно нужно обратить внимание на наличие подтеков антифриза из-под уплотнительной прокладки. Причем, не обязательно, она должна быть влажной в момент проверки. Если посадочное место и уплотнение сухое, но в районе крепления имеются засохшие (причем свежие) следы подтеков, то это означает, что при высоком давлении уплотнение все же пропускает охлаждающую жидкость. Следы подтеков имеют рыжеватый или коричнево-бурый цвет, в некоторых случаях серый (это зависит от того, какого цвета был залит антифриз в систему охлаждения).
Перед тем как демонтировать помпу для дальнейшей диагностики (проверки крыльчатки и подшипника) необходимо убедиться в том, что термостат системы охлаждения работает должным образом, а в самой системе отсутствует воздушная пробка. В противном случае необходимо устранить соответствующие неполадки.
Если же помпа демонтирована, то обязательно нужно осмотреть состояние крыльчатки. В частности, целостность лопастей, а также их форму.
Еще нужно осмотреть место прилегания помпы к блоку двигателя. В идеале там не должно быть подтеков охлаждающей жидкости из дренажного отверстия. Однако если есть незначительные (именно незначительные . ) подтеки, то помпу можно не менять, а временно попробовать избавиться от них при помощи замены уплотнителя и использования герметика.
Чтобы проверить, именно подшипник помпы ли издает соответствующий шум и свист, достаточно снять ремень со шкива насоса и раскрутить его от руки, желательно как можно быстрее.
Если подшипник неисправен — он будет издавать гул, а перекатываться с ощутимым грохотом и неравномерно. Однако такой метод подойдет для тех помп, чей шкив вращается приводным ремнем. Если же он вращается ремнем ГРМ, то для диагностики нужно будет ослаблять его усилие и проверять его работу в таких условиях.
Как шумит неисправная помпа
Многих автолюбителей интересует вопрос о том, ремонтировать ли старую помпу, либо же менять покупать и устанавливать новый насос. Конкретного ответа в данном случае быть не может, и он зависит от состояния помпы, ее износа, качества, торговой марки, цены. Однако, как показывает практика, ремонт возможен лишь при замене резиновой прокладки. В остальных случаях помпу лучше заменить на новую, особенно, если она используется уже давно. При замене помпы также меняется и антифриз.
