Радиатор

Назначение и устройство радиатора

Радиатор предназначен для передачи теплоты от охлаждающей жидкости потоку воздуха, т. е. он является основным теплообменным узлом системы охлаждения двигателя.
Общее устройство радиатора жидкостной системы охлаждения двигателя представлено на рисунке 3.
Более подробно устройство радиатора показано на рисунках 1 и 2.

Верхний 9 ( рис. 1,а ) и нижний 15 бачки радиатора соединены с сердцевиной 12. В верхний бачок впаяны заливная горловина 8 с пробой 7 и патрубок для подсоединения гибкого шланга, который подводит нагретую охлаждающую жидкость к радиатору.
Сбоку заливная горловина имеет отверстие для пароотводной трубки.
В нижний бачок впаян патрубок отводящего гибкого шланга 13.
К верхнему и нижнему бачкам прикреплены боковые стойки 6, соединенные пластиной, припаянной к нижнему бачку. Стойки и пластины образуют каркас радиатора.

Основным теплообменным элементом радиатора является его сердцевина, состоящая из многочисленных трубок, соединенных в соты с помощью металлических пластин или лент. Трубки радиатора могут иметь круглое, овальное или прямоугольное сечение. При этом чем меньше площадь проходного сечения и тоньше стенка трубки, тем выше ее теплообменная способность.
Для прохода охлаждающей жидкости применяют шовные или цельнотянутые трубки из латунной ленты толщиной до 0,15 мм.

Сердцевины радиаторов автомобилей могут быть трубчато-пластинчатыми или трубчато-ленточными.
В трубчато-пластинчатых радиаторах охлаждающие трубки располагаются относительно потока воздуха в шахматном порядке в ряд или под углом ( рис. 2,а-г ). Пластины оребрения выполняются плоскими или волнистыми. Для усиления теплоотдачи на них могут быть выполнены специальные турбулизаторы в виде отогнутых просечек, которые образуют узкие и короткие воздушные каналы, расположенные под углом к потоку воздуха ( рис. 2,д ).

В трубчато-ленточных радиаторах ( рис. 2,е ) охлаждающие трубки располагаются в ряд. Ленту для решетки изготовляют из меди толщиной 0,05…0,1 мм. Для усиления теплоотдачи создают завихрения воздушного потока путем выполнения на ленте фигурных выштамповок или отогнутых просечек ( рис. 2,ж ).

В последнее время получили широкое распространение радиаторы из алюминиевого сплава, которые легче латунных и дешевле, однако их надежность и долговечность уступает радиаторам из латунных сплавов. Кроме того, латунные радиаторы проще ремонтировать при помощи пайки. Детали и элементы конструкции алюминиевых радиаторов соединяются обычно завальцовкой с применением герметизирующих материалов.

Радиатор соединен с рубашкой охлаждения двигателя патрубками и гибкими шлангами, которые прикреплены к патрубкам стяжными хомутами. Такое соединение допускает относительное смещение двигателя и радиатора без нарушения герметичности системы жидкостного охлаждения.

Пробка 7, закрывающая горловину 8 радиатора, состоит из корпуса 18 ( рис. 1,б ), парового 22 и воздушного 25 клапанов и запирающей пружины 21.

На стойке 20, с помощью которой к корпусу прикреплена запирающая пружина, установлен паровой клапан, прижатый пружиной 19. Воздушный клапан 25 прижимается пружиной 26 к седлу 27.
Плотное прилегание клапанов к седлам достигается установкой резиновых прокладок 23 и 24. При повреждении резиновых прокладок система охлаждения становится открытой и охлаждающая жидкость закипает при температуре 100 ˚С.
При исправных клапанах давление в системе несколько больше давления окружающей среды и температура кипения охлаждающей жидкости составляет 108…119 ˚С.

В случае закипания охлаждающей жидкости в системе охлаждения давление пара в радиаторе возрастает. При давлении 145…160 кПа открывается паровой клапан 22, преодолевая сопротивление пружины 19. Система охлаждения сообщается с атмосферой, и пар выходит из радиатора через пароотводящую трубку 17.
После охлаждения жидкости пар конденсируется и в системе охлаждения создается разрежение.
При давлении 1…13 кПа открывается воздушный клапан 25 и в радиатор через отверстие 28, и клапан начинает поступать воздух из атмосферы. Паровой и воздушный клапаны предотвращают возможное повреждение радиатора вследствие высокого давления, как с внешней, так и с внутренней стороны.
В случае использования в системе охлаждения расширительного бачка, клапаны могут размещаться в его пробке.

Для регулирования потока воздуха, проходящего через сердцевину радиатора, в системе охлаждения грузовых автомобилей и автобусов, а также легковых автомобилей устаревших конструкций применяют жалюзи с приводом из кабины водителя ( рис. 1,а ).
Жалюзи изготовляются из набора вертикальных или горизонтальных пластин-створок из оцинкованного железа, которые объединены рамкой и шарнирным устройством, обеспечивающим одновременный (или групповой) поворот пластин вокруг оси. При перемещении рукоятки 4 вперед до отказа створки жалюзи полностью открываются, и воздух свободно проходит между трубками радиатора, отбирая у них излишки теплоты. Для регулирования температурного режима рукоятку привода жалюзи можно установить на фиксаторе 5 в любом промежуточном положении.
В некоторых автомобилях применяются жалюзи в виде брезентовых или кожаных штор, подпружиненных в специальном тубусе и оснащенных механизмом подъема и опускания.

Читать еще:  Давление масла в двигателе фольксваген туарег

Современные легковые автомобили, как правило, не оснащаются жалюзи для регулирования воздушного потока к радиатору – чаще применяются системы автоматического включения и выключения вентилятора системы охлаждения с помощью электрических или гидравлических устройств. Это позволяет повысить комфорт управления автомобилем.

Эффективность обдува сердцевины радиатора воздухом повышается за счет применения направляющего кожуха – диффузора 16, который крепится к рамке радиатора и охватывает по кругу вентилятор системы охлаждения. Диффузор направляет воздушный поток через сердцевину, исключая его движение мимо радиатора.

Особенности эксплуатации радиаторов

Поскольку радиатор изготовляют из тонкостенных трубок и пластин, он является очень нежным и хрупким устройством. Поэтому при обслуживании и ремонте необходимо бережно обращаться с радиатором, чтобы не повредить детали сердцевины, патрубки или бачки.

В летний период времени водители нередко используют в качестве охлаждающей жидкости воду – она дешевле и эффективнее участвует в процессах теплообмена благодаря физическим свойствам. Но такая экономия может привести к повреждению и даже разрушению деталей и узлов двигателя.
Не следует забывать, что антифризы уменьшают образование накипи на стенках рубашки охлаждения блока и головки блока. Кроме того, в современных автомобилях низкозамерзающие жидкости зачастую служат не только для охлаждения двигателя, но и для смазки некоторых узлов, например, подшипников жидкостного насоса системы охлаждения. Вода такие функции выполнять не может.

При использовании воды в жидкостной системе охлаждения вместо низкозамерзающих жидкостей в холодный период времени года, ее следует тщательно удалять из радиатора и рубашки охлаждения двигателя при постановке автомобиля на хранение в не отапливаемых помещениях и на открытой стоянке. В противном случае замерзшая вода (как известно, вода расширяется при замерзании) может нарушить герметичность системы, повредив стыковые соединения деталей и даже разорвать трубки сердцевины и бачки радиатора, головку блока и блок-картер двигателя.
По этой причине необходимо убедиться, что вода полностью вытекла через открытые краники на блоке и радиаторе (крышка радиатора при этом должна быть снята), а затем продуть систему несколькими оборотами коленчатого вала при помощи стартера или даже на несколько секунд запустив двигатель без охлаждающей жидкости.
Краны после слива воды из системы охлаждения лучше оставить открытыми.

Иногда вода в системе охлаждения может привести к перегреву двигателя при запуске в очень холодное время года, если в системе охлаждения предусмотрены терморегулирующие клапаны – термостаты. В период прогрева двигателя термостат закрывает допуск охлаждающей жидкости в радиатор, и направляет ее по малому кругу. В это время часть воды, находящаяся в радиаторе двигателя, патрубках и гибких шлангах, а также в радиаторе отопителя кабины, остается неподвижной и может замерзнуть, образовав ледяные пробки в различных участках большого круга, чаще всего – в трубках радиатора и патрубках.
После прогрева двигателя и открывания клапана термостата в большой круг системы охлаждения эти пробки зачастую не удается растопить из-за отсутствия циркуляции воды, и она продолжает перемещаться лишь по малому кругу, нагреваясь все сильнее. Это может привести к перегреву двигателя. В таких случаях необходимо принять меры к ликвидации ледяных пробок в системе – автомобиль срочно поставить в теплый гараж, а патрубки и трубки радиатора проливать горячей водой, пока пробки не растают. Если при этом двигатель не заглушается, следует внимательно следить за его температурой.
Избежать подобных неприятностей можно используя в системе охлаждения специальные низкозамерзающие жидкости — антифризы.

Радиаторная решётка

Радиаторная решётка — элемент кузова автомобиля, защищающий и пропускающий воздух к радиатору двигателя. На большинстве автомобилей радиаторная решётка располагается в передней части кузова. Кроме функций защиты и обеспечения притока воздуха к радиатору, радиаторная решётка является важным элементом дизайна автомобиля. Решётка также может располагаться ниже переднего бампера, перед колесами (для охлаждения тормозов), в капоте для вентиляции салона, или на задней торцевой двери (на автомобилях с заднемоторной компоновкой).

Описание и история [ править | править код ]

Передняя часть автомобиля имеет важную роль в привлечении покупателей, [1] но основной функцией решетки остается обеспечение притока охлаждающего воздуха к автомобильному радиатору. Тем не менее, внешний вид автомобиля при приобретении играет большую роль, чем некоторые особенности конструкции и вопрос их функциональности. [2] И как один из основных визуальных компонентов в передней части автомобиля, дизайн решетки радиатора способствует привлекательности автомобиля и показывает его идентичность, связывая с историей автопроизводителя и его репутацией. [1]

Читать еще:  Большие обороты на прогретом двигателе 1nz

В настоящее время, большие по размерам решётки являются именно элементом дизайна автомобиля, [3] и многие автомобильные марки используют их в качестве основного признака своего бренда. Например, Jeep, с решеткой в виде семи вертикальных прорезей.

Компания Rolls-Royce знаменита организацией сборки автомобилей вручную, и решётка радиатора не является исключением, её сборка производится с целью установки в строго вертикальном положении. Другие автомобильные производители так же известны внешним видом радиаторных решеток своих автомобилей. Это лошадиный хомут Bugatti, «ноздри» BMW, хромированные «зубы» Land Rover, крыловидная решетка Mitsubishi, крестовидная решётка Dodge, в форме щита у Alfa Romeo, с диагональной полосой Volvo, трапеция с хромированной окантовкой Nissan, в форме роторного двигателя Mazda, Audi с относительно новой решёткой single-frame и горизонтальная разделённая решётка Pontiac. Необычную решётку на Plymouth Barracuda 1971 года называли тёркой для сыра (англ. cheesegrater ). Трёх-полосная решётка Ford, представленная на Fusion в 2006 году, стала также отличительной для этого автопроизводителя. Porsche, долгое время выпускавший автомобили с воздушным охлаждением, продолжает минимизировать значимость решётки и на современных автомобилях с водяным охлаждением.

Изменение внешнего вида решётки значимо обновляет в целом внешний вид автомобиля. Так, начиная с конца 1930-х годов, Cadillac меняя форму решётки и расположение её горизонтальных полос, увидела в этом простой способ обновлять автомобиль из года в год, меняя стандартную форму решётки. Иногда появляется даже модная тенденция в её дизайне. Например, в первые годы после Второй мировой войны, многие американские автопроизводители, как правило, перешли на уменьшенные и толстые решётки.

По месту расположения на кузове автомобиля решётки могут быть: радиаторные, в юбке бампера (переднего или заднего), в крыле (защита воздуховода вентиляции тормозов), на капоте (обеспечивает приток воздуха к интеркулеру), решётка на крыше или багажнике (автомобили с заднемоторной компоновкой).

Радиаторные решётки на автомобилях приобретали различные конструкции на протяжении многих лет. Впервые решётки появилась на автомобилях в 1903 году. Спустя несколько лет, конструкция в виде арки стала распространённой и стандартной при проектировании автомобилей на протяжении многих лет. «Раскол» в дизайне впервые произошёл в 1923 году, с появлением спортивных автомобилей Alfa Romeo.

В 1930-х и 1940-х годах, автопроизводители стали подходить творчески к конструкции решётки. Некоторые имели форму колокола (Buick, Chevrolet и Pontiac), некоторые имели разделённую решётку (Silver Arrows, Mercury, 1946 Oldsmobile) или крестообразную (до-военные модели Studebaker Champion, Cadillac 1941 года, Ford 1942 года), в то время как некоторые, в частности, Packard, Rolls-Royce и MG-TC, по-прежнему придерживались старых решёток в форме арки.

Решётки получили новый облик после Второй мировой войны, и после появления Buick 1947 года, Studebaker и Kaiser, они стали короче и шире.

Кузовной ремонт – «АвтоТракт»

При активной езде на автомобиле его кузов подвергается воздействию различным факторам, из-за которых возникает повреждение лакокрасочного покрытия, появление вмятин, царапин, а также нарушение геометрической формы отдельных элементов. Компания «АвтоТракт» по доступной цене на самом высоком уровне с применением передового оборудования выполняет качественный кузовной ремонт во Владимире.

Оказываемые услуги

Повреждение металла и краски авто возникают вследствие неаккуратной эксплуатации, ДТП, особенностей климатических условий и прочих причин. Царапины или сколы лакокрасочного покрытия не только влияют на внешний вид машины, но и могут спровоцировать появление коррозии. При деформации кузовных деталей возникает опасность для водителя и пассажиров. Ремонт кузова автомобиля нужно доверять только профессионалам своего дела из специализированного автосервиса.

Сотрудники «АвтоТракт» с соблюдением всех технологичных требований качественно выполняют:

  • Изменение геометрии;
  • Ремонт пластика;
  • Удаление вмятин;
  • Восстановление лакокрасочного покрытия;
  • Локальную покраску;
  • Полировку покрытия;
  • Замену стекол и прочие услуги.

Технологичность ремонта

Кузовные работы любого уровня сложности и покраска автомобиля осуществляются нашим центром во Владимире по выгодной цене. Для устранения деформации определенного участка кузова применяется точечная обработка металла. Восстановление геометрии кузова осуществляется с помощью профессионального инструмента, который позволяет точно выполнить вытяжку кузовных деталей. Квалифицированные мастера восстановят кузов транспортного средства и вернут ему прежний вид даже после сильных повреждений!

Читать еще:  Что такое диагностика двигателя порядок работы

Центр кузовного ремонта выполнит полный комплекс работ по устранению царапин, вмятин, сколов и покраски автомобиля. Применение технологичного инструмента гарантирует получение параметров, которые максимально близки к заводским. Использование линейки красок на водной основе Glasurit и окрасочно-сушильных камер Nova Verta позволят выполнить окраску на высочайшем уровне, недоступном региональным конкурентам!

Преимущества компании

Кузовной ремонт авто, окраска бамперов и других деталей осуществляется сотрудниками центра с большим опытом работы по невысокой цене. Преимущества компании «АвтоТракт» во Владимире:

  • Устранение повреждений кузова автомобиля любой сложности;
  • Штат квалифицированных мастеров;
  • Оснащенные по всем правилам покрасочные камеры;
  • Предоставление продолжительной гарантии на проделанную работу;
  • Персональный подход к каждому клиенту;
  • Приемлемая стоимость услуг;
  • Использование современного оборудования и качественных материалов.

Мы сможем в минимальные сроки отремонтировать ваше транспортное средство, вернуть ему презентабельный внешний вид после различного уровня повреждений.

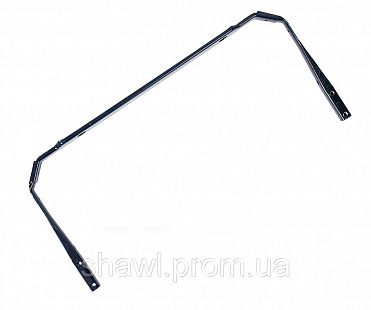

Рамка радиатора охлаждения ГАЗ 3302 универсальная
