Электросхема управления двигателем 1,4 (86 л

Электросхема управления двигателем 1,4 (86 л.с) CGGB и точки массы.

Электросхема управления двигателем.

Описание к схеме.

30 «+» аккумуляторной батареи (постоянный + от АКБ)
31 «-» аккумуляторной батареи (земля)
X28-I Блок предохранителей/реле 1
X28-III Блок предохранителей/реле 3

A35 Блок управления двигателем (ECM)
A177 Блок управления дроссельной заслонкой
A75 Блок управления комбинацией приборов
S13 Выключатель стоп-сигналов (датчик положения педали тормоза)

G1 Генератор
S79 Главный выключатель системы поддержания скорости (круиз-контроль)
B83 Датчик абсолютного давления во впускном коллекторе
B69 Датчик детонации

B54 Датчик положения коленчатого вала
B138 Датчик положения педали акселератора
B132 Датчик положения распределительного вала
B169 Датчик положения электродвигателя привода дроссельной заслонки

B33 Датчик скорости автомобиля
B25 Датчик температуры воздуха на впуске
B24 Датчик температуры охлаждающей жидкости

X1 Диагностический разъем (DLC)
15 Замок зажигания — зажигание ВКЛ (+ появляющийся при включении зажигания).
H63 Индикатор неисправности системы управления двигателем (MIL)

T1-I Катушка зажигания 1
T1-II Катушка зажигания 2
T1-III Катушка зажигания 3
T1-IV Катушка зажигания 4

A5 Комбинация приборов
A52-I Коммутатор системы зажигания 1
A52-II Коммутатор системы зажигания 2
A52-III Коммутатор системы зажигания 3
A52-IV Коммутатор системы зажигания 4

S258 Концевой выключатель (датчик положения) педали сцепления
A11-I Многофункциональный блок управления 1
B72-I Подогреваемый кислородный датчик 1
B72-II Подогреваемый кислородный датчик 2

K281 Пусковое реле (топливная система)
K46 Реле системы управления двигателем
K20 Реле топливного насоса
P9 Спидометр
M12 Топливный насос

Y3-I Форсунка 1
Y3-II Форсунка 2
Y3-III Форсунка 3
Y3-IV Форсунка 4

Y104 Э/м клапан аккумулятора паров топлива
M89 Электродвигатель привода дроссельной заслонки

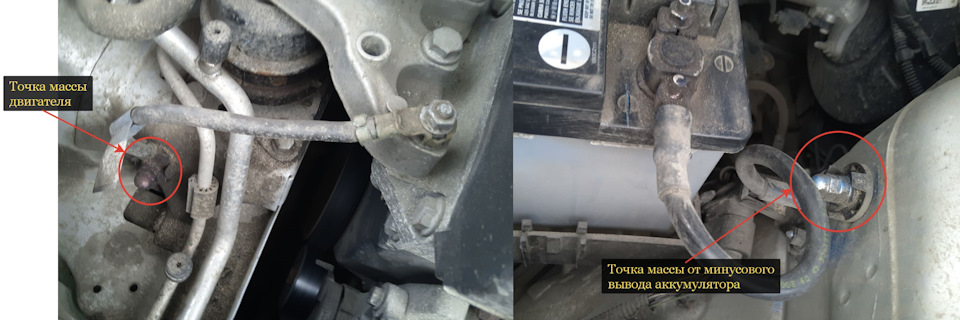

Расположение точек массы.

Кузов автомобиля является минусовой клеммой. Это сделано для того, чтобы не нужно было от каждого исполнительного элемента вести минусовой провод назад к минусовой клемме аккумулятора. Некоторые датчики, например, датчик давления масла, просто вкручивается в двигатель, и «тело» двигателя является для него массой. В некоторых случаях от исполнительного элемента идет провод на ближайшую точку массы.

Окисление точек массы часто могут приводить к различным неисправностям электрооборудования. Многие полагают, что питание это «+». Это правда только наполовину, потому вторая половина питания — это «минус» или «масса».

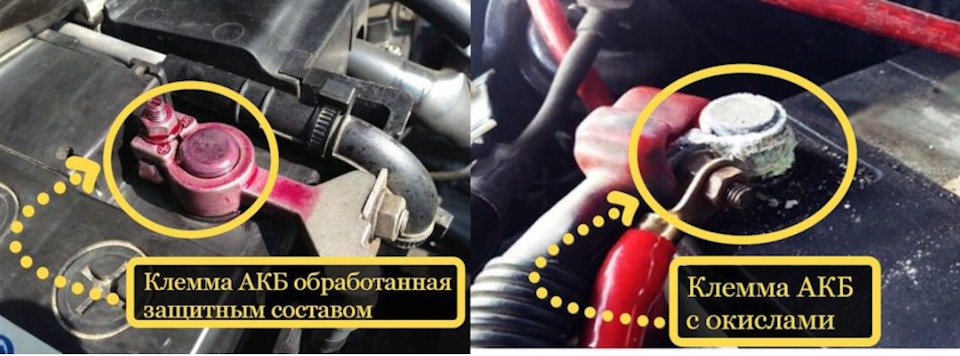

На фотографии мы можем увидеть окисленную клемму аккумулятора. При этом на этом фоте справа крайне запущенный вид, достаточно небольшого окисла, чтобы на автомобиле могли возникать проблемы, например, недозаряд аккумулятора. Во избежание этого клеммы и точки массы нужно обслуживать на ТО, а лучше защищать специальными химическими составами.

Более подробно о точках массы можете посмотреть здесь.
