Пускатель Двигателя Схема Подключения

Пускатель Двигателя Схема Подключения

Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.


Двигатель остановился. Таким образом через пускатель с катушкой на В можно подавать напряжение от аккумулятора, ветрогенератора и т.

Нагрузка снимается с контактов T1 и T3 напряжения того же номинала.
Схема подключения магнитного пускателя.

Этот элемент устанавливается перед двигателем. Кнопки маркируются названием и цветом.

Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь. Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

Шунтирование контактов.

Стояла на в, поставили на

Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель.

Схемы подключения магнитного пускателя (контактора) — Принцип действия

Навигация по записям

Это позволяет увеличить скорость размыкания коммутирующего устройства за счет увеличения упругости пружины, что, в свою очередь, дает возможность подключать значительные токи к цепи. Он срабатывает, и на него подается напряжение через блок-контакт. Магнитный пускатель с катушкой управления на В.

Изменение направления вращения происходит за счет смены фаз.

В случаях однофазного напряжения, задействуются лишь две клеммы. Когда электродвигатель разгоняется и набирает полные обороты, картина полностью меняется.

Запуск мотора с реверсным ходом Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо. Это предельно простая схема.

Обзор вариантов В ручном режиме включение производят с кнопочного поста. Они, соответственно, замыкают подключенные через них цепи, включая нагрузку рис.

Если их классифицировать по разъединяемому току, то можно выделить три группы: реле; контакторы.

Траверса с силовыми контактами прикреплена к подвижному сердечнику якорю. Подвижные детали должны перемещаться от руки.
Реверсивная схема подключения магнитного пускателя

Поиск на сайте

Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата.

Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта. Фаза А через КМ1.

От КЗ короткого замыкания схему управления защищает предохранитель PU В нормальных обстоятельствах контакт реле Р замкнут. Порядок сборки смотрите в следующем видео. Мощность двигателя зависит в большей степени от железа и сечения провода.

Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство. Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет замкнёт контакты ПМ для пуска двигателя и контакт ПМ4, который даст возможность при отпускании кнопки пуска продолжать работу и не отключить магнитный пускатель называется самоподхватом. Нормальное состояние, когда контакты разомкнуты.

Такая схема обычно нарисована на крышке. Контакты КМ2.


На клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Снимается оно с контактов T1, T2, T3. Они не дают возможности включиться обоим пускателям одновременно. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Обозначаются зеленым, белым или другим нейтральным цветом.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Наглядные схемы МП и КМ

Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение.

Читать еще:  Pantera slr 5600 дистанционный запуск двигателя

Схема МП для реверса организовывается на паре одинаковых устройств. Это позволяет увеличить скорость размыкания коммутирующего устройства за счет увеличения упругости пружины, что, в свою очередь, дает возможность подключать значительные токи к цепи. Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства.

Изменение цепи управления Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления.

Соединение треугольником, в свою очередь, не дает столь ровных оборотов, но позволяет развить полную мощность, вплоть до полуторакратной паспортной. У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Подключение пускателя по схеме звезда — треугольник

На электрической схеме реле обозначается прямоугольником, а рядом ставится буква К. Необходимо обеспечить безопасность пользователей от поражения электрическим током или пожара, сохранность самого прибора от полного или значительного повреждения при его неисправности. Схема подключения электродвигателя через магнитный пускатель Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

Схема подключения магнитного пускателя на В Подключение к В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. Для подпитки электродвигателя магнитные пускатели используются гораздо чаще. Согласно принципу самоподхвата, контактор удерживается в режиме подключения.

Как подключить трехфазный электродвигатель через магнитный пускатель? Какой взять пускатель?

Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Далее, МП посредством контактов КМ2 поменяет фазы местами. Провода из меди до подключения нужно залудить. Компрессоры, насосы и кондиционеры, тепловые печи, ленточные конвейера, цепи освещения вот где и не только можно встретить МП и КМ в системах их управления. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке.

Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо.
схема подключения двигателя по реверсивной схеме

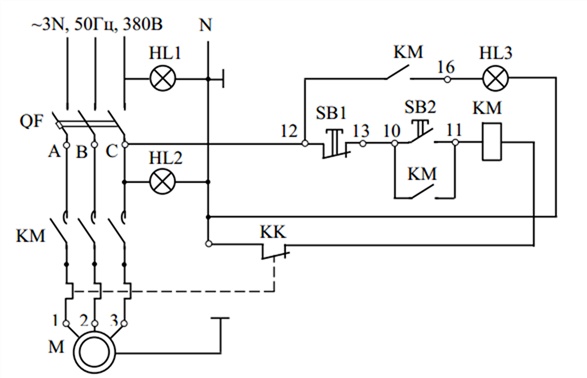

Электрическая схема магнитного пускателя, контактора, самый простой вариант.

Это простейшая схема пускателя (упрощенный вариант), которая лежит в основе всех или, по крайней мере, большинства схем запуска асинхронных электродвигателей, применяемых очень широко, как в промышленности, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни странно, но есть и такие люди). Хоть Вы, возможно, конечно знаете принцип её работы, но для освежения памяти или для новичков все же опишу вкратце эту работу. И так, вся схема кроме электродвигателя, который установлен непосредственно на конкретном оборудовании или устройстве, монтируется либо в щитке или в специальной коробке (ПМЛ).

Кнопки ПУСКА и СТОПА, могут находится как на передней стороне этого щитка, так в не его (монтируются на месте, где удобно управлять работой), а может быть и там и там, в зависимости от удобства. К данному щитку подводится трёхфазное напряжение от ближайшего места запитки (как правило, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

А теперь о принципе работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для запуска асинхронного электродвигателя требуется срабатывание магнитного пускателя (ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, необходимо подать на его обмотку напряжение (кстати, величина его зависит от самой катушки, то есть, на какое именно напряжение она рассчитана. Это так же зависит от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, поскольку берётся с одной из имеющихся фаз и нуля).

Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на нормально замкнутый контакт тепловой защиты электродвигателя ТП1, далее проходит через катушку самого пускателя и выходит на кнопку ПУСК (КН1) и на контакт самозадхвата ПМ4 (магнитного пускателя). С них питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле. Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для пуска двигателя) и контакт ПМ4, который даст возможность при отпускании кнопки пуска, продолжать работу и не отключить магнитный пускатель (называется самозадхватом). Для остановки электродвигателя, требуется всего лишь нажать кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В результате контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до следующего запуска ПУСКа.

Читать еще:  Шланг клапана холостого хода двигатель за

Для защиты обязательно ставятся тепловые реле (на нашей схеме это ТП). При перегрузки электродвигателя, соответственно повышается ток, и двигатель резко начинает нагреваться, вплоть до выхода из строя. Данная защита срабатывает именно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП. Данные случаи бывают в основном при полном заклинивании механической части или при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко причиной становится и сам движок, из-за высохших подшипников, плохой обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья, электрическая схема магнитного пускателя, упрощенный вариант, была весьма полезна и однажды не раз пригодится в жизни. Ну а пока на этом всё.

Видео по этой теме:

Электрическая схема двигателя с магнитным пускателем

Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

Схема подключения нереверсивного магнитного пускателя

На рис. 1, а, б показаны соответственно монтажная и принципиальная схемы включения нереверсивного магнитного пускателя для управления асинхронным электродвигателем с короткозамкнутым ротором. На монтажной схеме границы одного аппарата обводят штриховой линией. Она удобна для монтажа аппаратуры и поиска неисправностей. Читать эти схемы трудно, так как они содержат много пересекающихся линий.

Рис. 1. Схема включения нереверсивного магнитного пускателя: а — монтажная схема включения пускателя, электрическая принципиальная схема включения пускателя

На принципиальной схеме все элементы одного магнитного пускателя имеют одинаковые буквенно-цифровые обозначения. Это позволяет не связывать вместе условные изображения катушки контактора и контактов, добиваясь наибольшей простоты и наглядности схемы.

Нереверсивный магнитный пускатель имеет контактор КМ с тремя главными замыкающими контактами (Л1 — С1, Л2 — С2, Л3 — С3) и одним вспомогательным замыкающим контактом (3-5).

Главные цепи, по которым протекает ток электродвигателя, принято изображать жирными линиями, а цепи питания катушки пускателя (или цепи управления) с наибольшим током — тонкими линиями.

Принцип действия схемы включения нереверсивного магнитного пускателя

Для включения электродвигателя М необходимо кратковременно нажать кнопку SB2 «Пуск». При этом по цепи катушки магнитного пускателя, потечет ток, якорь притянется к сердечнику. Это приведет к замыканию главных контактов в цепи питания электродвигателя. Одновременно замкнется вспомогательный контакт 3 — 5, что создаст параллельную цепь питания катушки магнитного пускателя.

Если теперь кнопку «Пуск» отпустить, то катушка магнитного пускателя будет включена через собственный вспомогательный контакт. Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается.

После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии.

Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей.

Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Схема подключения реверсивного магнитного пускателя

В том случае, когда необходимо использовать два направления вращения электродвигателя, применяют реверсивный магнитный пускатель, принципиальная схема которого изображена на рис. 2, а.

Рис. 2. Схемы включения реверсивного магнитного пускателя

Принцип действия схем включения реверсивного магнитного пускателя

Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки.

В реверсивном магнитном пускателе используют два контактора: КМ1 и КМ2. Из схемы видно, что при случайном одновременном включении обоих контакторов в цепи главного тока произойдет короткое замыкание. Для исключения этого схема снабжена блокировкой.

Читать еще:  Горит чек на ниссане неисправность двигателя

Если после нажатия кнопки SB3 «Вперед» к включения контактора КМ1 нажать кнопку SB2 «Назад», то размыкающий контакт этой кнопки отключит катушку контактора КМ1, а замыкающий контакт подаст питание в катушку контактора КМ2. Произойдет реверсирование электродвигателя.

Электрическая схема цепи управления реверсивного пускателя с блокировкой на вспомогательных размыкающих контактах изображена на рис. 2, б.

В этой схеме включение одного из контакторов, например КМ1, приводит к размыканию цепи питания катушки другого контактора КМ2. Для реверса необходимо предварительно нажать кнопку SB1 «Стоп» и отключить контактор КМ1. Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Магнитный пускатель

Пуска́тель электромагни́тный (магни́тный пускатель) — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения.

Пускатель обычно представляет собой модифицированный контактор, он может быть укомплектован дополнительными устройствами, такими как: 1.Тепловое реле для аварийного отключения двигателя; 2.Дополнительной слаботочной контактной группой или группами, используемыми в цепях управления; 3.Или кнопкой пуска. Иногда пускатели снабжаются устройством аварийного отключения при выпадении (обрыве) одной из фаз трёхфазной сети питания трёхфазных электродвигателей.

Содержание

  • 1 Устройство и применение
  • 2 Литература
  • 3 Примечания
  • 4 Ссылки

Устройство и применение [ править | править код ]

Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путём изменения порядка следования фаз, для чего в пускатель встраивается второй контактор.

Для уменьшения пускового тока двигателя также применяется переключение обмоток трёхфазного двигателя со «звезды» на «треугольник». При такой схеме включения двигатель разгоняется до номинальных оборотов будучи включённым по схеме «звезда» и переключается на питание по схеме «треугольник» в нормальном режиме работы.

Исполнение магнитных пускателей может быть открытым и защищенным (в корпусе); реверсивным и нереверсивным; со встроенной тепловой защитой электродвигателя от перегрузки и без неё.

Реверсивный магнитный пускатель (реверсивная сборка) осуществляет реверсирование трёхфазных двигателей путём изменения чередования фаз и представляет собой два трёхполюсных контактора, смонтированных в общем устройстве и сблокированных механической или электрической блокировкой, исключающей возможность одновременного включения контакторов, что вызывает короткое межфазное замыкание.

Магнитный пускатель, контактор или реле имеют силовые и блокировочные контакты. Силовые используются для коммутации мощной нагрузки; блок-контакты — в управляющей цепи. Силовой и блок-контакт может быть нормально разомкнутыми и нормально замкнутыми. Нормально открытый контакт в нормальном положении контактора разомкнут. Нормально закрытый контакт в нормальном положении контактора замкнут. Контакты контактора, пускателя или реле на принципиальных схемах показываются в нормальном положении [1] .

На территории СНГ некоторые производители электрооборудования в каталогах и списках оборудования не акцентируют различие между контакторами и магнитными пускателями.

Модульный контактор (для установки на DIN-рейку) — это электромагнитный пускатель, сконструированный для установки в электрические распределительные щиты для стандартных модульных устройств с креплением на DIN-рейку. Их достоинства: электробезопасность класса 2 — постоянная безопасность для операторов и неквалифицированного персонала. Недостатки: максимальное число коммутационных операций в день до 100.

Величины магнитных пускателей — для того, чтобы обеспечить приличную работу электроприборов в тех цепях, что коммутируется пускателями, требуется, чтобы характеристики последних целиком соответствовали эксплуатационным условиям. Насчитывается восемь параметров этой самой величины и каждая из них подразумевает свой параметр нагрузочного тока. Допускается небольшое несоответствие (в большую сторону) по допустимому значению тока. Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный магнитный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380 В, а его рабочий режим АС-3.

Список различий приборов по их величинам (токи в зависимости от величин):

  • 0 – 6,3 А;
  • 1 – 10 А;
  • 2 – 25 А;
  • 3 – 40 А;
  • 4 – 63 А;
  • 5 – 100 А;
  • 6 – 160 А;
  • 7 – 250 А.
