Как и какой выбрать шпиндель фрезерного станка с ЧПУ

Как и какой выбрать шпиндель фрезерного станка с ЧПУ

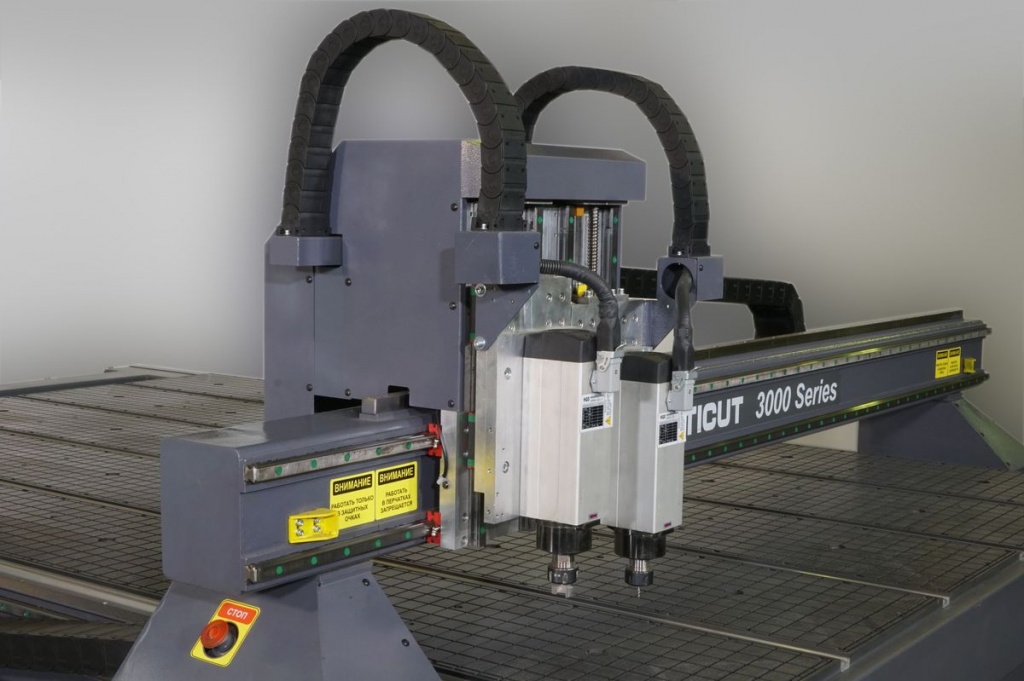

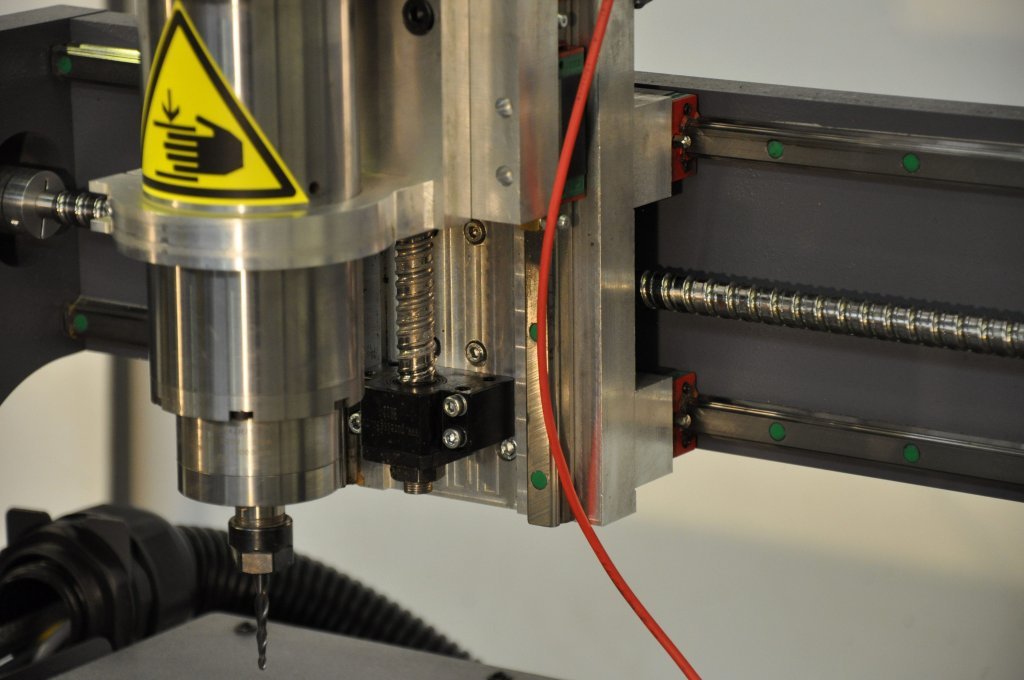

Шпиндель — это двигатель, который раскручивает фрезу на фрезерном станке с ЧПУ. Его основная задача заключается в передаче крутящего момента на фрезу. Используется для фрезеровки, сверления металлических и деревянных поверхностей, обработке деталей и т.д.

Ключевых факторов в выборе подходящего шпинделя для фрезерного станка с ЧПУ может быть много. В первую очередь — это мощность двигателя, скорость вращения и крутящий момент. Во вторую очередь, многие специалисты отмечают качество зажима фрезы и других типов режущих инструментов. В этой статье мы рассмотрим классификацию шпинделей и узнаем подробности о предназначении каждого вида.

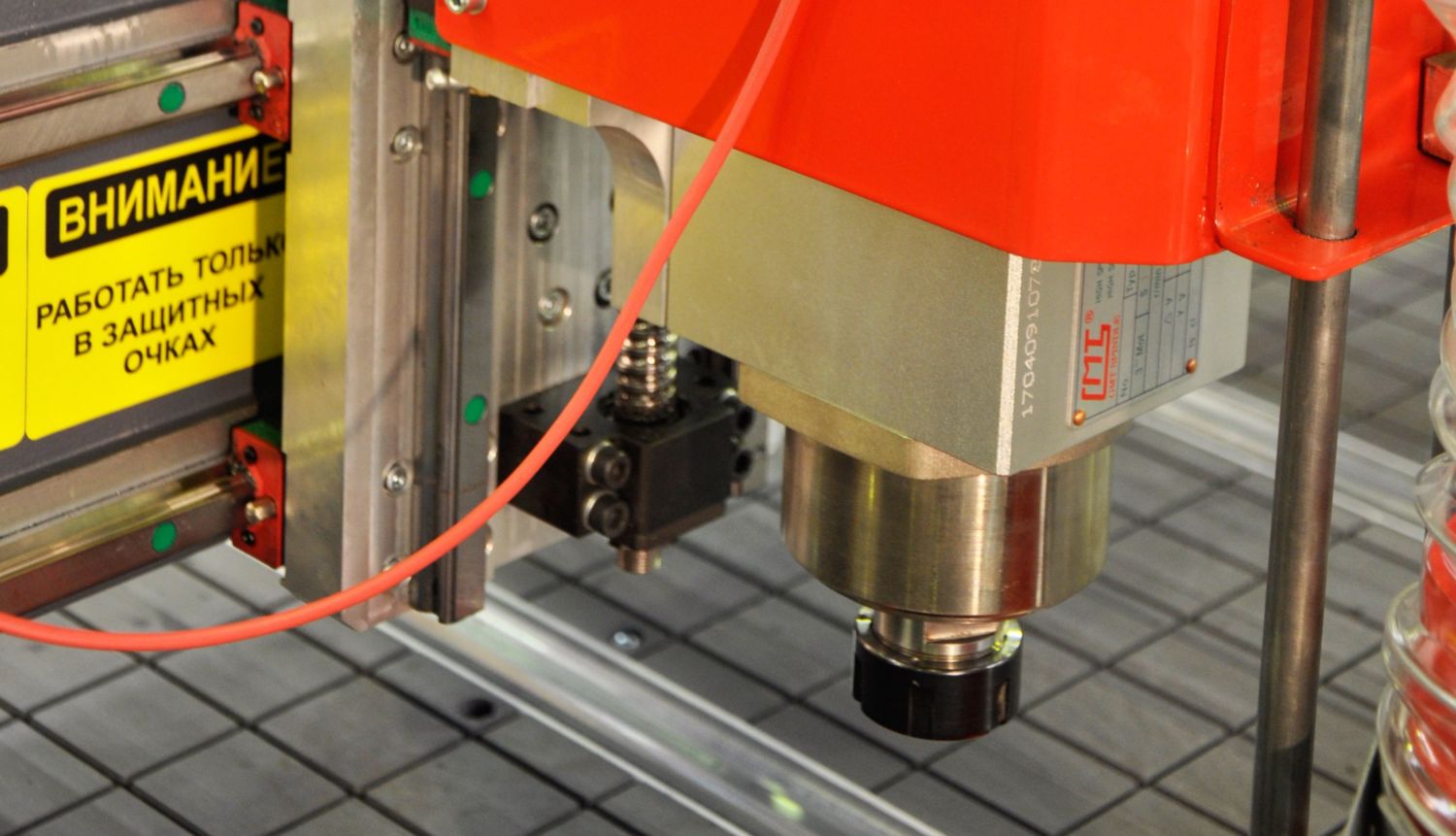

Что такое шпиндель?

На факультете машиностроения любого политехнического университета скажут, что шпиндель — это вал, который применяется как промежуточное устройство между станком и обрабатываемым материалом. В нем используется цанга для закрепления режущего инструмента, а длина вала может настраиваться. Шпиндели делятся на два основных типа:

Промышленный. Используется для боковой нагрузки. Имеет повышенный запас прочности и мощности, можно дополнительно подключить систему смазки и систему охлаждения, подключается и управляется с контроллера ЧПУ.

Любительский. Обычная дрель или маломощный фрезерный станок. Используется в быту и применяется в вертикальном распределении нагрузки относительно корпуса устройства. Как правило, такие шпиндели имеют простую конфигурацию, управляются вручную, не завязаны на контроллер ЧПУ.

Для промышленных станков не может применяться маломощный любительский шпиндель. Их конфигурация легко справляется с растяжением и сжатием. Однако, они не предусмотрены для боковых нагрузок. К тому же, увеличение скорости оборотов шпинделя приводит к быстрому нагреву и снижению мощности.

Мощность шпинделя фрезерного станка

Если перед вами стоит задача, выбрать шпиндель для фрезерного станка с ЧПУ, в первую очередь следует обратить внимание на параметры мощности устройства. Всеми специалистами и во все времена рекомендовалось не экономить на этом параметре. Чем больше мощности, тем исправнее окажется устройство.

Вместе с тем, если вы приобретаете шпиндель для работы с конкретным типом материала, то следует обратить внимание на то, сколько мощности для этого понадобится устройству. Фанера, древесно-стружечные и древесноволокнистые плиты потребуют шпиндель мощностью в 1500-3000 Вт. Натуральный древесный массив и мягкие сплавы металлов потребуют до 5000-6000 Вт.

По типу выполняемых работ, существуют следующие требования к мощности шпинделя:

  • от 500 до 600 Вт обычно требуется для обычного сверления и гравировки,
  • от 900 до 1500 Вт понадобится для обработки древесного массива,
  • более 1500 Вт понадобится для станков с ЧПУ, предназначенных для интенсивной работы в промышленных масштабах.

Выбор шпинделя: скорость вращения

Выбор шпинделя по характеристикам мощности двигателя следует также делать, исходя из типа материала, который планируется обрабатывать. Каждый производитель публикует диапазон скоростей, в которых фрезерный станок может использоваться для резьбы металла или дерева. Усредненными значениями, обычно, считаются следующие:

  • Для неглубокой гравировки по дереву рекомендуются маломощные шпиндели способные совершать до 25 — 35 000 оборотов в минуту. Выбирая шпиндель, рекомендуется брать модель, которая демонстрирует максимум в заданном диапазоне. То есть, если вам понадобится только 24-30 тысяч оборотов, но есть возможность взять на 35, лучше сделать выбор в пользу последнего варианта.
  • Для мягких металлических сплавов (алюминий) понадобится 13 — 8 000 оборотов в минуту.

Почему для дерева требуется больше оборотов, чем для металла? Ответ, на самом деле, очевиден. Для каждого типа материала используются фрезы разного типоразмера. Для металла, например, используются цельные пластины из твердых сплавов диаметром не больше 16 мм. Второй аспект заключается в типе фрезеровки. Для обработки дерева применяется скоростная фрезеровка. Она подразумевает большой крутящий момент, но небольшую подачу. Для металла используется силовая фрезеровка, которая требует меньше оборотов, но при более интенсивной подаче.

Выбор производителя шпинделя

На международном рынке наибольшее распространение получили китайские и итальянские шпиндели. В связи с этим возник резонный вопрос, — какой из них лучше? Мы убеждены, что у каждого производителя есть свои преимущества и недостатки, и каждая продукция выгодна по-своему.

Устройства итальянского производства превосходят по качеству и сборке. У них встроено воздушное охлаждение. Они превосходно работают на высоких скоростях и демонстрируют аккуратную резьбу.

Одновременно с этим, китайские шпиндели обойдутся значительно дешевле, и вряд ли уступят в качестве, так как все-равно изготавливаются на тех же самых заводах в Китае, как и итальянские шпиндели. Благодаря цельному цилиндрическому корпусу, который закрыт подшипниковыми узлами, он почти не производит вибрацию притом, что сохраняет стабильное положение на станке. Мощность такого шпинделя может показаться меньше, чем у итальянских аналогов. Однако китайские модели неприхотливы к условиям среды, не деформируются от избыточного нагрева и могут использоваться в ежедневной работе.

Читать еще:  В чем отличие двигателя 1kz или 1kd

Почему вам стоит выбрать нас?

Вам понадобилось купить шпиндель фрезерного станка с ЧПУ? В ассортименте нашего магазина представлены экземпляры для всех типов фрезерного оборудования. Мы поможем вам подобрать шпиндель подходящей мощности для осуществления работ всех уровней сложности и поможем разобраться в настройках и установке оборудования.

Наши преимущества:

  • Богатый ассортимент товаров,
  • Знание дела. Мне не просто продаем товар, а действительно разбираемся в оборудовании и умеем им пользоваться.
  • Поможем найти шпиндель для вашего станка,
  • Предоставляем скидки постоянным клиентам,
  • Сервисное обслуживание. Шпиндель всегда нуждается в уходе. Мы его обеспечим.

Позвоните специалистам нашего магазина, чтобы узнать подробности моделей, представленных в каталоге, а также, чтобы узнать особенности оформления заказа.

Шпиндель для фрезерного станка с ЧПУ 2200 Вт GDZ-80-2.2 Ф80-213 8А

Высокоскоростные шпиндели мощностью 2200 Вт — технологическое устройство переменного тока, оснащенное принудительной системой водяного охлаждения. Представленная модель подходит для установки на оборудование российского и зарубежного производства.

Описание

Шпиндель для фрезерного станка с числовым пультом управления представляет собой электродвигатель асинхронного типа. Конструкция прибора содержит минимальное количество деталей, благодаря чему значительно снижается уровень износа и риск возможных поломок. Роторная и статорная части рабочего вала соединены между собой при помощи качественных износостойких подшипников повышенной точности.

Благодаря большому разнообразию подсоединяемых режущих элементов устройство подходит для фрезерно-гравировальной обработки самого широкого спектра материалов разной плотности и фактуры.

Особенности

К основным преимуществам использования высокоскоростных шпинделей мощностью 2200 Вт со встроенным водяным охлаждением относятся:

3-фазный асинхронный двигатель для максимального увеличения производительности;
высокий коэффициент полезного действия 85%-97%;
механическая надежность при больших продолжительных нагрузках;
возможность использовать фрезы довольно крупных габаритных размеров;
широкий скоростной диапазон;
расширенные функциональные возможности благодаря цанге типа er20.

Контроль и регулировка параметров работы шпинделя осуществляется специальным инвертором. С помощью данного блока управления можно быстро и точно настроить обороты вращения, наклон и направление режущего инструмента и т.д.

Шпиндели водяного охлаждения — высококачественные шпиндели при относительно невысокой цене. В шпиндели ставятся качественные подшипники. Продукция компании отличается высокой точностью исполнения деталей и качеством сборки. Высокоскоростные шпиндели подходят для фрезерно-гравировальной обработки самого широкого спектра материалов.

(Общие технические параметры) Шпиндель GDZ-80-2.2 Ф80-213 8А

  • Мощность _______________________________________________2200 Вт
  • Напряжение ____________________________________________ 220 VAC
  • Ток: _________________________________________________________8А
  • Модель: ____________________________________GDZ-80-2.2 Ф80-213 8А
  • Подшипники: _____________спереди 2 x 7005C P4 DT Сзади 1 x 7002С P4
  • Частота: __________________________________________________400 Гц
  • Скорость___________________________________________24000 об./мин.
  • Коаксиальная степень________________________________0.025 (2,5 мкм)
  • Охлаждение___________________________________________жидкостное
  • Радиальное биение: _________________________________менее 0.01 мм
  • Цанговый размер: __________________________________________ER 20
  • Размер: __________________________________________________80х213

Оплата

Вы можете выбрать любой удобный для Вас способ оплаты: банковский перевод, оплата банковской картой или наличные деньги в офисе компании.

Доставка по России

Доставка товара осуществляется ТК: СДЭК, Деловые линии, ПЭК, КиТ, ЖелДорЭкспедиция. ) — см. доставка

Доставка и отгрузка товара осуществляется транспортными компаниями, после оплаты заказа. Стоимость доставки будет рассчитана менеджером после оплаты заказа. Доставка оплачивается полностью заказчиком при получении груза.

Самовывоз

Вы можете самостоятельно забрать Ваш заказ на складе по адресу Россия, Ростовская область, г. Каменск-Шахтинский, пер. Полевой 43 (координаты для навигатора 48.292474, 40.275522). Для крупногабаритных заказов воспользуйтесь транспортным средством.

Шпиндель для чпу станка ER11 1500 Вт GDZ-80-1.5 Ф80-188

Общепромышленные шпиндели для станков с ЧПУ мощностью 1500 Вт предназначены для максимально точного и оперативного осуществления токарных и фрезерных работ различной сложности исполнения. Высокие и продолжительные нагрузки на подвижные части электродвигателя способны вывести его из строя. Для защиты устройства от перегревания и преждевременного износа отдельных деталей установки применяется функция водяное охлаждения.

Область использования шпинделя 1500 Вт со встроенным водяным охлаждением

Шпиндель для токарных и фрезерных станков с числовым пультом управления является незаменимым техническим приспособлением в следующих случаях:

при продолжительных критических нагрузках и требуемом высоком скоростном режиме рабочего подвижного элемента;
при высоком содержании в атмосфере пылевых и абразивных частиц и других загрязнений, способных повредить подвижные детали электродвигателя;
при отсутствии возможности организовать эффективную циркуляцию воздушного потока в рабочем помещении.
Особенности

Читать еще:  Что такое тепловые зазоры в двигатели

Шпиндели мощностью 1500 Вт оснащены цангами типа er11 и высокоскоростными радиально-упорными подшипниками, обеспечивающими изделию увеличенный показатель крутящего момента и скорость вращения рабочего вала до 24000 об/мин. Для уменьшения трения подвижных деталей на производстве используется специализированный смазочный материал, выдерживающий термальные нагрузки до 150 С включительно.

Надежность и эффективность шпинделя достигается за счет качества сборки и точности балансировки. Благодаря этим двум критериям обеспечивается минимальное биение по рабочему валу, показатель которого влияет на конечный итог проделанной работы.

Купить шпиндель для ЧПУ можно в нашем интернет магазине по самым выгодным ценам.

Шпиндели водяного охлаждения — высококачественные шпиндели при относительно невысокой цене. В шпиндели ставятся качественные подшипники. Продукция компании отличается высокой точностью исполнения деталей и качеством сборки. Высокоскоростные шпиндели подходят для фрезерно-гравировальной обработки самого широкого спектра материалов.

(Общие технические параметры) Шпиндель GDZ-80-1.5 Ф80-188 5А

  • Мощность _______________________________________________1500 Вт
  • Напряжение ____________________________________________ 220 VAC
  • Ток: _________________________________________________________5А
  • Модель: ____________________________________GDZ-80-1.5 Ф80-188 5А
  • Частота: __________________________________________________400 Гц
  • Скорость_______________________________________8000-24000 об./мин.
  • Охлаждение___________________________________________жидкостное
  • Биение выключения: _________________________________менее 0.01 мм
  • Цанговый размер: _________________________________________ER 11А
  • Вес: ______________________________________________________4.2 кг.

Оплата

Вы можете выбрать любой удобный для Вас способ оплаты: банковский перевод, оплата банковской картой или наличные деньги в офисе компании.

Доставка по России

Доставка товара осуществляется ТК: СДЭК, Деловые линии, ПЭК, КиТ, ЖелДорЭкспедиция. ) — см. доставка

Доставка и отгрузка товара осуществляется транспортными компаниями, после оплаты заказа. Стоимость доставки будет рассчитана менеджером после оплаты заказа. Доставка оплачивается полностью заказчиком при получении груза.

Самовывоз

Вы можете самостоятельно забрать Ваш заказ на складе по адресу Россия, Ростовская область, г. Каменск-Шахтинский, пер. Полевой 43 (координаты для навигатора 48.292474, 40.275522). Для крупногабаритных заказов воспользуйтесь транспортным средством.

Выбор шпинделя для фрезерного станка с ЧПУ

Шпиндель — важная часть технологических машин, в частности фрезеров. Так называют двигатель с самозажимным патроном, в котором фиксируется режущий инструмент. В качестве последнего могут выступать фреза, сверло, точильный камень и т.д.

Фрезерный станок передает шпинделю крутящий момент при высокой частоте оборотов. Следовательно, двигатель должен быть прочным. Однако это, конечно, не единственное предъявляемое требование. Как правильно выбрать шпиндель для станка с ЧПУ? Разбираемся в этой статье.

Теория вопроса

Шпиндель — это вал, являющийся посредником между обрабатывающим станком и заготовкой при обработке металлов. Режущий элемент крепится в нем посредством конуса Морзе. У расточных, сверлильных станков и фрезеров вал имеет регулируемую длину, а в движение приводится вручную или автоматически.

Условно шпиндели делят на две группы в зависимости от их мощности:

  • бытовые,
  • промышленные.

К первым относятся небольшие бормашины, дрели, перфораторы. Конструкция их проста, срок службы относительно недолог, управление не вызывает сложностей. Для работы на домашних настольных станках используют именно их.

Промышленные шпиндели необходимы для длительной эксплуатации, рассчитаны на внушительные нагрузки. Они снащены системами охлаждения и подачи смазки на участки с высоким уровнем трения или нагревания.

Для производственных агрегатов категорически не подходят маломощные бытовые шпиндели. Причина в том, что они рассчитаны лишь на растяжение и сжатие, но не на боковую нагрузку. При увеличении скорости вращения шпинделя обмотки двигателя нагреваются, что вызывает снижение мощности. В результате элемент перегорает, требуя скорой замены.

Критерии подбора

Подробно рассмотрим, на какие именно факторы стоит обращаться внимание при выборе.

Мощность

Выбор шпинделя для станка с ЧПУ начинается с изучения мощностных характеристик. Здесь не стоит экономить; мы рекомендуем следовать правилу: «Чем больше, тем лучше». Запас мощности — залог исправной работы шпинделя сверх указанного ресурса.

Обратите внимание на следующие советы по выбору:

  • сверление или гравировка возможны при помощи шпинделя мощностью менее 600 Вт;
  • работы по древесине или листовому металлу выполняются устройством мощностью от 800 до 1400 Вт;
  • для устройства с ЧПУ, от которого требуется ежедневная работа, выбирайте шпиндель мощностью свыше 1500 Вт.

Качество работы двигателей зависит и от надежности самого станка. Если фрезер с ЧПУ ветхий, есть вероятность, что новый шпиндель принесет мало пользы.

Обрабатываемая поверхность

Мощность шпинделя выбирается в зависимости от типа обрабатываемого материала. Для фанеры, ДСП, МДФ рекомендуется вал мощностью до 3000 Вт, для дерева и мягких сплавов (алюминий, бронза) — до 6000 Вт.

Читать еще:  Шевроле каптива как узнать температуру двигателя

Вид фрезеровки

Следующий критерий выбора шпинделя — способ фрезеровки. Всего их два:

  • силовой,
  • скоростной.

В первом случае вал подается медленно, но фреза вращается очень быстро. Скоростной способ подразумевает медленное вращение и быструю подачу. Силовая фрезеровка применяется, если нужно быстро удалить определенный объем материала. Скоростная — если важнее качество обработки детали.

Характеристики фрезы указываются в технической документации на изделие. Выставляются параметры на станке с ЧПУ перед началом работ. На них важно обращать внимание, чтобы не перегрузить вал и получить максимальную производительность оборудования.

Система охлаждения

Наличие и тип системы охлаждения — еще один важный критерий выбора. Именно от нее зависит, как долго станок сможет работать без перерыва.

Под воздушным охлаждением подразумевается обдувка обмоток шпинделя через крыльчатку, предусмотренную на корпусе. Минусов у него больше, чем плюсов, например:

  • охлаждение воздухом малоэффективно при работе на низких скоростях;
  • вместе с воздухом под корпус засасываются стружка, пыль, грязь, из-за чего засоряется мотор.

Таких недостатков лишена система водяного (жидкостного) охлаждения, однако она усложняет конструкцию фрезерного станка с ЧПУ. Для нее требуется резервуар с жидкостью, который крепится на корпусе устройства. Трубки, которые подводят и отводят воду, не всегда легко вмонтировать в станок с двумя шпинделями.

Водяное охлаждение предпочтительнее потому, что жидкость на шпиндель подается равномерно, с одинаковой скоростью. Запускать двигатель фрезера запрещено, пока не активирована помпа. Игнорирование правила вызовет перегрев обмоток и выход всей системы из строя.

Производитель

Определить, на Западе или Востоке изготовлен элемент, можно по внешнему виду. Например, китайские модели имеют сплошной, закрытый корпус в форме цилиндра. Конструкция достаточно жесткая, вибрации при металлообработке минимальны. Крыльчатка или другие подобные отверстия отсутствуют, что делает вал невосприимчивым к стружке и пыли. В числе минусов китайской продукции:

  • высокий процент подделок и брака,
  • склонность внутренних элементов к коррозии (из-за примитивной системы охлаждения),
  • сложность замены подшипников.

Европейские шпиндели отличаются качеством и более дорогой стоимостью. Характерные черты — надежные подшипники, минимальные радиальные биения. Обычно они имеют воздушное охлаждение, поэтому коррозии почти не подвержены, работают плавно.

Тип инвертора

Инвертор — преобразователь частоты, обеспечивающий передачу крутящего момента с электродвигателя валу. Должен иметь такую же мощность, как двигатель, и чуть более высокий выходной ток (номинальный).

Шпиндель для фрезера с ЧПУ: подходящие модели

Для агрегата, собранного в бытовых условиях, не стоит покупать дорогой вал. Для промышленного же станка не подойдет шпиндель, который раньше был, допустим, частью шуруповерта. Ниже приведен перечень возможных решений, которые облегчат выбор шпинделя для станка с ЧПУ по металлу либо иному материалу:

Гравер / дрель / бормашина.

Подходящий вариант для мягких материалов — дерева, пластика, бронзы, меди. Мощность устройств начинается от 100 Вт.

Достоинства — минимум шума, качественный зажим патрона, минимальные потери крутящего момента на невысоких оборотах. При монтаже важно выставить деталь на нужном уровне и корректно замерить биение фрезы. Обойдется такой шпиндель в 1000-3000 рублей.

Моторы постоянного тока.

Более мощные, усовершенствованные устройства для настольных работ. Мощность – от 400 Вт, скорость — до 12000 об/мин.

  • низкое биение,
  • минимум шума,
  • стандартный патрон (цанга ER11A).
  • нужен дополнительный источник питания;
  • мощность позволяет использовать только фрезы до 4 мм;
  • совместимы только с мягкими материалами;
  • требуют хорошей вентиляции, охлаждения, обдува.

Это профессиональные фрезеры, которыми обрабатывается большинство известных материалов. Шумны, поддержание оборотов нестабильно, что осложняет обработку пластика; имеет подшипники низкого качества. Режим работы без перерывов ограничен 1,5-2 часами.

Профессиональные шпиндели жидкостного охлаждения.

Техника, почти полностью лишенная недостатков. Работает тихо, так как устройство не имеет крыльчатки. Часто применяется для оборудования, которое располагается в непроветриваемых или сильно запыленных помещениях. Стоимость таких шпинделей — от 10000 рублей. Учитывайте, что инвертор обойдется вам примерно в такую же цену. В числе преимуществ шпинделей с жидкостным охлаждением:

  • точное позиционирование на станке с ЧПУ,
  • мощный крутящий момент,
  • надежность,
  • удвоенное количество подшипников,
  • минимальное биение.

Если же вы сомневаетесь в своем выборе шпинделя для станка с ЧПУ, свяжитесь с нашими менеджерами по телефону или электронной почте: сотрудники компании ответят на вопросы и помогут определиться с наиболее подходящим для вашего оборудования элементом.
