Люфт распредвала ваз 2110, 8 клапанов, устраняем стук самостоятельно

Люфт распредвала ваз 2110, 8 клапанов, устраняем стук самостоятельно


Распредвал ваз 2110

Люфт распредвала ваз 2110 является одной из самых распространенных проблем. Если люфт распредвала ваз 21102 отклоняется от нормы, появляется специфическое постукивание в двигателе. Эта поломка может существенно повлиять на нормальную работу двигателя. При появлении малейших несвойственных звуков в двигателе необходимо сразу же проверить его правильное функционирование. Перед тем, как обращаться в СТО, можно самостоятельно подтвердить свои догадки. Для этого необходимо произвести специфическую аудио диагностику. Для этого может понадобиться прибор стетоскоп.

Как диагностировать стук распредвала

Чтобы определить стук распределительного вала требуется завести двигатель на холодную, когда смазка опустилась вниз и распредвал остался практически сухим:

  • шум слышен только на холодном двигателе, после прогрева он снижается за счет того, что постель начинает смазываться;
  • распредвал издает глухой звук, у коленвала он более звонкий, особенно при наборе оборотов;
  • при повышении оборотов шумность распредвала остается на одном уровне.

Когда стук происходит из-за продольного люфта, можно провести еще один тест. Для этого снимается кожух ремня ГРМ и заводится двигатель. После этого рукояткой отвертки или другим удобным инструментом нужно нажать на болт, удерживающий шестерню распредвала. Если при этом стук пропал, причина – продольный люфт, который требуется устранить.

Со стуком распределительного вала можно проездить долгое время, но если не решать проблему, это приведет к разрушению вала, выходу двигателя из строя и его капитальному ремонту. Поэтому решать проблему нужно сразу после ее выявления.

При деформации или механическом повреждении распределительного вала ВАЗ 2110-2114, поломке опор или лопнувшей шейке, эта деталь подлежит замене. То же делается в тех случаях, когда кулачки вырабатывают свой ресурс, деформируясь, и не обеспечивают правильную работу клапанов. В этом случае стук будет особенно интенсивным и не пропадет при прогреве двигателя. Поэтому, когда слышен стук распредвала в районе клапанов, нужно быть особенно осторожным. Но чаще всего причина – люфт в результате выработки посадочных гнезд и постели распредвала.

NHẬN XÉT • 40

0.8 соток ,а не 8мм. Ты-что ,дружище.

ГРМ ещё больше во внутрь ушёл у тебя через 2тыс. Сожрется в болтик масло насоса трется 100%!

Нормально он у тебя гуляет там))

Говорят есть регламент и допуск состовляет 0.4

Я конечно понял а потом подумал, думал и нихуя не понял а потом подумал, нахуй оно мне это всё нужно у меня же нет ваза

Дак у вас стучи двиг, у меня стучит так же как у вас после замены, считаю что это не нормально, собираюсь ехать смотреть распред

Надо было все таки расточить крышку в 0 увези старую и сними 0,7 со старой .

может 10,2 а не 1,2 т.к. (9,8 и 1,2) 0,4 ты не получишь.

Ага он когда на 1,2 тыкал то на мгновение завис

У меня такой звук при 1 2 передачи

Мужик явно метры с километрами путает.

А я разницы не вижу. Так же как и в начале ролика стучит всё.

на долго хватило?

не ужели хоть один умный человек. купил новую крышку поставил. и забыл. а то заебали все чё то точат токарям везут!!хуйней страдают!!КРАСАВЧИК.

Купил я новую и толку

8 мл люфт упал что ли, это 8 десяток)

Это конкретная недоработка завода.

Выступ у старой крышки 9,8 мм (0,98 см), а у новой 10,2 мм (1,02 см). 10,2-9,8=0,4 мм-разница старой и новой крышек равна 0,4 мм (0,04 см).

А в автосирвиси много денег бы с тебя содрали.

Как я зоебался сетой ваз! Коня родишь,Движок кпп хадовка нуй нахрен лучше убитую инамарку чес слова

Новый конь тебе нужен Ара!

Убитая иномарка это тоже Ваз но без наличия запчастей!

Ваз 21 14 аналогов в мире нет. Заебала чес слово.

Та погоди 08 та я еще штучка

Стакнулся с люфтом как у Вас уменьшил путём замены распредвала. Стуки меня не напрягали, проблема была другая сылку попробую скинуть : www.drive2.ru/b/498167279142306074/ У меня вопрос к Вам , а Вы изменения ГРМ подобных не наблюдали?

Встречался с подобной проблемой после замены помпы, заодно поменял и ремень. Примерно около недели разные мотористы просто регулировали натяжку ремня, в кокой то момент ремень перестал сползать. Сам не ожидал что столкнусь с такой проблемой после замены ремня. После замены крышки такого не наблюдал. Не уверен что у Вас проблема просто в натяжке ремня, но больше подсказать ничего не могу.

Устранение стука распределительного вала на 8 клапанном двигателе

Перед началом работы требуется снять крышку клапанов двигателя, снять крышку правой опорной подушки и вытащить клапанные толкатели. Это освободит доступ к распредвалу и при необходимости позволит его проворачивать для определения люфта, поскольку вал полностью разгружается.

При стуке распредвала ВАЗ-2114 или другой модели из этого ряда, наблюдается два типа люфта – продольный и поперечный и каждый из них имеет свой способ устранения.

Устранение продольного люфта

При продольном или осевом люфте, зазор появляется между задней опорной крышкой и фланцем распредвала. Чтобы устранить этот зазор, требуется подобрать уплотнительную шайбу. Для этого подойдет оцинковка толщиной 0,5 мм, из которой вырезается шайба с внутренним диаметром 25 мм и наружным 35 мм.

Как показывает опыт, этого достаточно, чтобы устранить осевой люфт распредвала. Еще один вариант – пыльник от подшипника 302, который устанавливают на генератор автомобиля, поэтому при замене их лучше не выбрасывать. Сняв пыльник, его нужно обжечь, чтобы избавиться от резиновой оболочки. В результате получается идеальная по размеру металлическая шайба.

После этого снимают заднюю опорную крышку, для чего ключом на 10 нужно открутить 2 гайки и один болт. Устанавливают шайбу, и крышка снова ставится на место. Важно, чтобы после затягивания вал вращался свободно, усилие может незначительно возрасти за счет устранения люфта, но не критично. Если распредвал сильно зажат и вращается с большим усилием или не вращается вовсе, нужно снова снять крышку и обточить шайбу. Бывает, что установка одной шайбы не убирает люфт, в этом случае нужно поставить еще одну или две шайбы.

Можно ли увеличить мощность двигателя ВАЗ 2107 за счёт установки другого распредвала

Наверное, каждому владельцу «семёрки» хочется, чтобы двигатель его машины работал не только без перебоев, но и с максимальной эффективностью. Поэтому некоторые умельцы пытаются тюнинговать силовые агрегаты различными методами. Одним из таких способов является установка другого, более «продвинутого» распредвала.

Суть тюнинга

Теоретически, повысить показатели мощности силового агрегата можно путём увеличения ширины фаз и высоты подъёма впускного клапана. Первый показатель определяет промежуток времени, в течение которого будет открыт впускной клапан, и выражается в угле поворота вала ГРМ. У «семёрки» она составляет 232о. Высота подъёма впускного клапана определяет площадь отверстия, через которое в камеру сгорания будет подаваться топливно-воздушная смесь. Для ВАЗ 2107 она составляет 9,5 мм. Таким образом, опять же, в теории, при увеличении этих показателей мы получаем больший объем горючей смеси в цилиндрах, что действительно может положительно повлиять на мощность силового агрегата.

Увеличить ширину фаз и высоту подъёма впускного клапана можно путём изменения конфигурации соответствующих кулачков вала газораспределительного механизма. Поскольку такая работа не может быть выполнена в гаражных условиях, для подобного тюнинга лучше использовать готовую деталь от другого автомобиля.

Распредвал с «Нивы»

Есть лишь один автомобиль, распредвал от которого подойдёт на «семёрку». Это ВАЗ 21213 «Нива». Её вал ГРМ имеет ширину фаз, равную 283о, а подъем впускного клапана составляет 10,7 мм. Даст ли что-то установка такой детали на двигатель ВАЗ 2107 в реальности? Практика показывает, что да, небольшое улучшение в работе силового агрегата отмечается. Рост мощности составляет примерно 2 л. с., но только на низких оборотах. Да, «семёрка» немного резче откликается на нажатие педали акселератора при старте, но набрав обороты, её мощность становится прежней.

Устранение поперечного люфта

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт. Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием.

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Видео: Простой способ как устранить стук распредвала ВАЗ 2108, 2109, 21099, 2110, 2112, 2113, 2114, 2115.

Выставление момента зажигания (фаз газораспределения) по меткам

После проведённых ремонтных работ нужно обязательно выставить правильный момент зажигания. Для этого необходимо выполнить следующие работы:

  1. Установить звезду распредвала с цепью, зафиксировать её болтом, не затягивая.
  2. Произвести монтаж натяжителя цепи.
  3. Накинуть цепь на шестерни коленвала, вала дополнительного оборудования и распределительного вала.
  4. При помощи ключа на 36, надетого на гайку шкива коленчатого вала, провернуть коленвал до того момента, пока метка на шкиве не совпадёт с меткой на крышке двигателя.

Метки должны совпадать

Определить положение звезды распредвала в отношении «постели». Метка на звезде также должна совпадать с выступом.

Если метки не совпадают, нужно сместить звезду относительно цепи

Если метки не совпадают, выкрутить болт звезды распределительного вала, снять её вместе с цепью. Снять цепь и провернуть звезду влево или вправо (в зависимости от того, куда смещена метка) на один зуб. Надеть цепь на звезду и установить её на распредвал, зафиксировав болтом. Проверить положение меток. При необходимости повторять смещение звезды на один зуб, до того момента, пока метки не совпадут. По завершении работ зафиксировать звезду болтом, а болт — шайбой. Установить клапанную крышку. Зафиксировать её гайками. Произвести затяжку гаек в порядке, указанном на фото. Момент затяжки — 5,1–8,2 Нм. Гайки нужно затягивать динамометрическим ключом моментом 5,1–8,2 Нм Произвести дальнейшую сборку двигателя.

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

Читать еще:  Вибрация при запуске двигателя ваз 2107

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Как устроен цепной привод ГРМ автомобиля ВАЗ 2106: обзор и замена

Популярный автомобиль ВАЗ 2106, чей выпуск начался во времена СССР, комплектовался тремя типами двигателей — рабочим объёмом 1300, 1500 и 1600 см куб. Конструкция перечисленных моторов одинакова, разница заключается только в размерах цилиндропоршневой группы, коленчатого вала и шатунов. На всех силовых агрегатах шестерни газораспределительного механизма (ГРМ) приводятся в движение двухрядной цепью. Последняя постепенно вытягивается и нуждается в периодической подтяжке, минимальный ресурс детали — 100 тыс. км пробега. Когда натягивание не даёт результата, цепной привод меняется целиком — вместе с шестерёнками.

Для чего нужно гидрокомпенсаторы и как их установить на ВАЗ 2107

Одним из вариантов усовершенствования двигателя ВАЗ 2107 является установка гидрокомпенсаторов. Эта деталь не только снижает шумы от работы силового агрегата, но и полностью избавляет от необходимости периодической регулировки зазоров клапанов. Монтаж гидрокомпенсаторов возможен в гаражных условиях, для чего понадобится подготовить элементы системы и необходимый инструмент.

Гидрокомпенсаторы ВАЗ 2107

Гидрокомпенсаторы — это устройства, которые самостоятельно выполняют регулировку зазора клапанов. Деталь является более совершенным изделием, по сравнению с регулятором механического типа, который применялся на старых автомобилях. На ВАЗ 2107 и другой «классике» гидрокомпенсаторы (ГКК) не устанавливались. В результате чего через каждые 10 тыс. км. пробега приходилось регулировать тепловой зазор клапанов. Процедура регулировки осуществлялась вручную, т. е. нужно было демонтировать клапанную крышку и выставлять зазоры при помощи специального щупа.

Описание: для чего нужны и принцип действия гидрокомпенсаторов

Механические элементы, которые отвечают за регулировку зазора, со временем изнашиваются. Если зазор будет отрегулирован несвоевременно, появятся шумы двигателя, динамика снизится, а расход бензина возрастёт. В результате при пробеге 40–50 тыс. км. нужно менять сами клапаны. Если сказать кратко по механической регулировке, то эта конструкция далека от совершенства.

При оснащении двигателя гидрокомпенсаторами не нужно задумываться о необходимости регулировки клапанов. Гидроопора сама выставит необходимый зазор, что положительно сказывается на ресурсе силового агрегата, увеличении мощности, снижении расхода топлива. К тому же деталь характеризуется довольно длительным сроком службы — порядка 120–150 тыс. км. пробега. Для полного понимания, как работают гидрокомпенсаторы на ВАЗ 2107 и любом другом автомобиле, стоит рассмотреть их принцип действия.

В гидроэлемент поступает моторное масло через специальный клапан в виде шарика. Смазка выдвигает поршень ГКК, изменяя его высоту. В результате достигается такое положение, при котором гидродеталь максимально уменьшает зазор клапана в механизме газораспределения. После этого масло в гидрокомпенсатор не поступает, поскольку есть определённый (максимальный) момент прижатия. Когда между клапаном и гидроэлементом образуется выработка, клапанный механизм снова открывается и накачивает масло. Как результат в ГКК всегда создаётся высокое давление, обеспечивающее максимальное прижатие.

Помимо перечисленных преимуществ, у гидроопоры есть также отрицательные стороны:

  • необходимость применения качественного масла;
  • ремонт более сложный и дорогой.

Признаки неисправности гидрокомпенсаторов и их причины

Как и любая другая деталь автомобиля, гидрокомпенсаторы со временем выходят из строя и этому есть характерные признаки:

  • появление стука (цокота);
  • снижение мощности силового агрегата.
Цокот под клапанной крышкой

Основной признак, свидетельствующий о неполадках гидроопоры — посторонний стук (цокот) после запуска мотора, доносящийся из-под клапанной крышки. Поскольку шум и причины его появления могут отличаться, нужно научиться различать характер стуков и уже после этого делать соответствующие выводы.

  1. Стук в моторе при запуске. Если шум исчезает через несколько секунд после запуска силового агрегата, то этот эффект не является признаком неполадки.
  2. Появление стука гидроопор на холодном и прогретом моторе, при этом шум исчезает при повышении оборотов. Вероятная причина — износ шарика обратного клапана, что говорит о необходимости замены ГКК. Проблема может проявляться также при загрязнении гидроэлемента. Для устранения неполадки прибегают к чистке.
  3. Стук присутствует только на прогретом моторе. Такой тип шумов указывает на износ элементов гидрокомпенсатора. Деталь подлежит замене.
  4. Стук при работе силового агрегата на повышенных оборотах. Проблема может быть как в чрезмерном, так и недостаточном уровне моторного масла. В этом случае его необходимо проконтролировать и довести до нормы. Причина также может быть связана с неполадками маслоприёмника, которые придётся устранить.
  5. Постоянное присутствие стука. Вероятная причина — зазор между кулачком распределительного вала и рокером. Проблему устраняют чисткой или заменой пришедших в негодность деталей.
Видео:пример стука гидрокомпенсаторов на ВАЗ 2112

Потеря мощности двигателя

При возникновении неполадок с гидрокомпенсаторами мощность двигателя снижается, что, естественно, отражается на динамических характеристиках автомобиля. Обусловлено такое явление нарушением работы механизма газораспределения: клапан открывается и закрывается раньше или позже, чем это необходимо. В результате двигатель не способен развивать свои мощностные показатели.

Как определить неисправный гидрокомпенсатор

Определившись, что возникновение стука в моторе связано с неисправностями гидрокомпенсаторов, остаётся проверить, какая именно деталь пришла в негодность. Диагностика производится в следующей последовательности:

  1. С двигателя демонтируют крышку клапанов сразу после остановки агрегата.
  2. Устанавливают поршень первого цилиндра в верхнюю мёртвую точку (такт сжатия), для чего проворачивают коленчатый вал специальным ключом.
  3. Прилаживают усилие к плечу коромысла (рокера) впускного клапана.

Если при нажатии коромысло легко подалось, то это говорит о неисправности гидрокомпенсатора. Аналогичным образом выполняют проверку остальных гидроэлементов, проворачивая коленвал в соответствующее положение (аналогично регулировке клапанов). Автовладельцы ВАЗ 2107, установившие гидрокомпенсаторы, рекомендуют проверять исправность гидроопор путём нажатия отвёрткой на деталь. Если элемент вышел из строя, будет наблюдаться существенный ход (более 0,2 мм).

Видео: как выявить нерабочие гидрокомпенсаторы на примере «Нива Шевроле»

Установка гидрокомпенсаторов на ВАЗ 2107

Прежде чем приступить к установке гидрокомпенсаторов на ВАЗ 2107 потребуется подготовить необходимые детали, материалы и инструменты. Перечень элементов, которые понадобятся для работы:

  • одна шпилька распределительного вала;
  • распределительный вал в сборе ВАЗ 21214;
  • 8 гидрокомпенсаторов от той же модели;
  • масляная рампа от ВАЗ 21214;
  • 8 рокеров.

Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:

  • динамометрический ключ;
  • стандартный набор гаечных ключей;
  • набор головок;
  • плоская отвёртка;
  • проволока;
  • прокладка крышки ГРМ;
  • ветошь.

Процесс монтажа гидрокомпенсаторов на «Жигулях» седьмой модели сводится к следующим пошаговым действиям:

    Обеспечиваем доступ к клапанной крышке, демонтируя корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимают только для удобства.

Замена коромысел на ВАЗ 2107

Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.

Определение пригодности коромысел

Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений. При обнаружении каких-либо дефектов деталей, их заменяют новыми. Если коромысла находятся в нормальном состоянии, производят установку изделий на ГБЦ.

Можно ли выровнять коромысло

При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться. На самом деле на всех классических моделях «Жигулей», в том числе и на ВАЗ 2107, перекос не так страшен, как неправильный тепловой зазор клапанов. Поэтому именно зазору стоит уделить внимание. Главное, чтобы параметр был отрегулирован должным образом и составлял 0,15 мм на холодную.

Как заменить коромысло

Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.

Видео: замена рокера на «классике» без демонтажа распредвала

Оснащение двигателя ВАЗ 2107 гидрокомпенсаторами улучшает его работу и характеристики. Установка механизма не отнимет много времени и сил, но потребует материальных затрат. Поэтому есть ли необходимость в такой модернизации мотора или нет, каждый автомобилист решает сам.

Как определить и можно ли ездить. Стучит (гремит) цепь ГРМ, на холодную или горячую. Как определить и можно ли ездить Затяжка цепи со снятием крышки клапанов

Одним из важнейших узлов каждого автомобиля является газораспределительный механизм. Исправность работы данного агрегата влияет на работу всего мотора. Приводным механизмом системы ГРМ на автомобиле ВАЗ 2107 является цепь. Если она сильно провисла – она может перескакивать на какой-либо из звездочек. При смещении ее хотя бы на один зуб наблюдается возникновение провалов в работе мотора, а также дестабилизация оборотов. Чтобы избежать провисания цепи, требуется периодически осуществлять ее натяжение, а при определенных признаках производить замену.

В процессе эксплуатации цепь подвергается большим нагрузкам, поэтому ее ресурс составляет 60-80 тысяч км. Регулировка же должна осуществляться через каждые 15 тысяч км, но если водитель обнаруживает раньше, что что-то начало греметь при работе двигателя, то следует провести ее диагностику. Прежде чем осуществлять натяжение, требуется проверить ее исправность.

Осуществлять проверку натяжения требуется так же в случае, когда производился ремонт ГРМ на ВАЗ 2107 или в случае, когда после натяжения все еще наблюдается стук изделия. Стук, а точнее, шелест цепи отличить не составит труда даже малоопытному водителю. Этот шелест отчетливо слышно, если поднять капот и послушать работу мотора на холостых оборотах. Если добавить газ, то шелест исчезает, что собственно и говорит о том, что пришла пора натянуть цепь ГРМ. Для этого применяется натяжитель цепи ГРМ, которые бывают различных видов: автоматические и механические.

Пошаговая инструкция по натяжке

Теперь уделим внимание вопросу о том, как правильно натянуть цепь механизма ГРМ на ВАЗ 2107. Первоначально стоит отметить, что механизм ГРМ на автомобилях ВАЗ 2107 с системой подачи топлива инжектор и карбюратор абсолютно идентичны. Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

В случае если выполненные действия не увенчались успехом, и шум остался, придется прибегнуть к выполнению визуального осмотра механизма ГРМ, а для этого придется разбирать двигатель.

Отрегулировать натяжение цепи нужно путем вращения коленчатого вала. Если в наличии нет специального ключа для вращения коленвала, то можно подвесить заднюю часть автомобиля или одно из колес, после чего включить 5 передачу и вращать колесо.

Проверка натяжения

Цепь ВАЗ 2107 располагается в передней части мотора. Ее не видно, так как ее закрывает крышка головки блока цилиндров и сам блок. Прежде чем начинать разборку двигателя ВАЗ 2107, требуется разобраться с особенностями визуального осмотра и проверки ее натяжения. Проверку натяжения цепи рационально осуществлять только в случае, когда обычная ее натяжка не помогла решить проблему.

Читать еще:  Шевроле лачетти весь двигатель в масле причина

Чтобы визуально проконтролировать натяжение цепи ГРМ ВАЗ-2107, требуется первоначально снять корпус воздушного фильтра, затем крышку головки блока цилиндров. Для этого понадобится ключ на «10», с помощью которого требуется вывинтить 8 крепежных гаек.

Когда осуществляется снятие крышки ГБЦ, требуется обратить особое внимание на целостность прокладки. При необходимости ее лучше заменить, так как в большинстве случае возможно возникновение течи моторного масла.

После снятия крышки клапанов появляется доступ к верхней части изделия. Тут нужно осмотреть башмак натяжителя и успокоитель на целостность, а после этого уже выполнять проверку цепного механизма при помощи рук, а если не получается, можно воспользоваться монтировкой или большой отверткой.

Монтировку требуется установить таким образом, чтобы она стала между цепным механизмом и корпусом блока. В итоге получаем рычаг, которым и осуществляется проверка натяжения цепи на автомобиле ВАЗ 2107. Если она легко прогибается, то требуется регулировка ее натяжения или замена. Идеальным считается натяжение, при котором изделие не прогибается и натянуто, как струна.

Важно знать! Во время проверки натяжения цепи механизма газораспределения, требуется исключить прикладывание больших усилий, так как это может повлечь за собой деформацию звеньев устройства.

Ремонт натяжителей ВАЗ 2107 не осуществляется, поэтому изделие придется заменить новым. Замена требуется редко, но лучше всего для этого подходит автоматический натяжитель АНЦ «Пилот». После его установки вы надолго забудете о шуме и лязге двигателя. Но если автоматический натяжитель у вас уже установлен, и при этом двигатель застучал или шумит цепь, то проводить регулировку не имеет смысла. Придется сразу осуществляется разборку и замену деталей механизма ГРМ.

Цепь, требующая подтяжки

Подтянуть цепь на ВАЗ 2107 необходимо в следующих случаях:

  • при длительной эксплуатации автомобиля,
  • при появлении металлического звона в передней части мотора,
  • после проведения ремонта, который предусматривал снятие цепи ГРМ ВАЗ 2107 и прочих элементов данной системы,
  • перед регулировкой зазора в клапанах,
  • после того как натяжитель цепи ГРМ либо ее успокоитель заменялись.

Основные причины неисправности цепи

В результате набора оборотов мотора цепь начинает дребезжать. При этом металлический звон уходит по мере снижения оборотов. Растянутая цепь ГРМ способствует постепенному смещению фазы газораспределения, что приводит к появлению сбоев в работе мотора.

Как натянуть цепь на ВАЗ 2107, должны знать все владельцы машин данной марки. Эта работа выполняется при помощи ключа на «13» и молотка. Регулировка цепи осуществляется следующим образом.

  1. Разряжается натяжитель. При проведении данной процедуры башмак должен отщелкнуться. Если этого не произошло, значит, заело плунжер натяжителя цепи ГРМ. Устраняется проблема постукиванием молотком по корпусу агрегата.
  2. С помощью ключа на «13» отворачивается колпачковая гайка.
  3. Специальным ключом для коленвала шкив проворачивается на пару оборотов.
  4. Останавливается коленвала в момент максимального сопротивления вращению. В таком положении проводится натяжение.
  5. Удерживая коленчатый вал от проворачивания в обратную сторону, закручивают колпачковую гайку.
  6. Проводится монтаж крышки ГБЦ.

В некоторых случаях подобная натяжка неэффективна. Опытные автомеханики знают, как подтянуть цепь ВАЗ 2107 инжектор. Для этого потребуются следующие инструменты: головки на «8» и «10», плоскогубцы и трещотка с воротком. Откручивается и демонтируется крышка клапанов, таким образом появляется доступ к звезде распредвала. Натяжение цепи проверяется вручную.

Следующий шаг заключается в проворачивании коленчатого вала ВАЗ 2107 инжектор на несколько оборотов. Данная работа проводится при включении на несколько секунд стартера либо при помощи ключа, который накидывается на храповик.

Следующий этап решения проблемы того, как натянуть цепь, заключается в проверке натяжения. Для этого рекомендуется нажать на боковую ветвь рассматриваемого механизма. Данная процедура проводится до достижения нужного результата. После этого болт натяжителя заворачивается до упора. Чтобы работы были выполнены правильно, используется специальная схема.

Автоматическая система натяжителя

Некоторые автовладельцы классических ВАЗов заменяют штатный натяжитель цепи на автоматический типа «Пилот». Автоматический натяжитель после установки не нуждается в обслуживании и без вмешательства мастера обеспечивает подтягивание цепи по мере ее растяжения. К плюсам устройства «Пилот» можно отнести:

  • отсутствие необходимости в подводе масляной магистрали, что исключает перетирание цепи ГРМ ВАЗ 2107 инжектор и потерю давления масла;
  • отсутствие плунжерных элементов, из-за чего автоматический натяжитель цепи «Пилот» не клинит;
  • шаг перемещения составляет 1 мм, что позволяет регулярно отслеживать степень натяжения;
  • отсутствие изнашивания башмака;
  • снижение шума мотора;
  • увеличение ресурса всех узлов ГРМ;
  • большой эксплуатационный срок — около 25 лет.

Натяжитель цепи «Пилот» улучшает рабочие характеристики двигателя ВАЗ 2107 инжектор за счет точного выполнения фаз клапанного газораспределения. Процесс, связанный с тем, как натянуть цепь, осуществляется вне зависимости от работы двигателя автомобиля.

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.

Содержание статьи:

Прежде чем приступать к работе, надо узнать, что причина именно в ней. Ведь неправильная диагностика не только заставит проделать ненужную работу, но и не позволит выявить истинной неисправности.

Симптомы ослабления натяжки цепи

В принципе, симптомы являются довольно специфическими, и спутать с чем-то другим очень и очень сложно.

  • Повышенная шумность работы двигателя, даже на холостых оборотах;
  • Мгновенное повышение шумности во время резкого увеличения оборотов;
  • Грохот при плавном набирании оборотов нарастает пропорционально, при резком отпускании педали газа спадает постепенно;
  • Чаще всего, не натянутая цепь ВАЗ 2107 гремит из-за того, что оборвало успокоитель и требуется его замена.

Однако, допустим, что дело не в нем, и просто нужна натяжка. Для работы нам понадобится специальный ключ для проворачивания коленвала, на карбюраторных автомобилях можно вращать за храповик.

Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

  • Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;
  • Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;
  • Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
  • Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
  • Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
  • Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

На этом натяжка цепи на ВАЗ 2107 закончена.

Последствия ненатянутой цепи на ВАЗ 2107

Это касается и 2106 и всей классики в общем. Прежде всего, цепь изготавливается с высокой точностью и прочностью. Это значит, что при малейшем перескакивании зубов двигатель будет работать как попало. Особенно это касается инжекторных моторов, поскольку датчик положения коленвала будет выдавать одни показания, а по факту, вал будет совсем в другом положении. Мало того, перескакивание на два и более зуба чревато тем, что клапан пробьет дыру в поршне, причем такая беда произойдет во всех цилиндрах, и если при обрыве ремня, например, детали ГРМ движутся просто по инерции, то в этой ситуации они еще приводятся в движение от коленвала.

Следующая беда – это износ корпуса головки. В ней имеется специальная часть, возле шестерни распредвала. Так вот алюминий на больших оборотах очень легко стачивается, и восстановить потом головку может быть очень проблематично. То же самое касается и жестяной крышки клапанов. В общем, своевременная натяжка цепи на ВАЗ 2107 – обязательная процедура.

ВАЗ 2107 4дв. седан, 71 л.с, МКПП, 1982 – 2012 г.в. — стук на холодном двигателе после пуска

Два раза попадал на это. Треск при работе двигателя и горит индикатор отсутствия давления масла и при этом уровень масла в норме.

Совсем без разборки можно только локализовать место стука. Это то, о чём я вам и ответил в вашем предыдущем вопросе (правда там вы спрашивали про стук на Гольфе, а тут вопрос на Вазе, но в принципе — по определению стуков, разницы нет). Проверить такую версию с минимальными работами — это слить масло с двигателя, снять поддон и пощупать шатуны (это можно сделать взявшись за бугель шатуна); у которого наиболее сильный износ вкладышей — он будет болтаться вверх-вниз на коленвале. Если стук был именно от этого цилиндра, а шатунные вкладыши не изношены, тогда отсоединить бугель шатуна, снять его вместе с вкладышем, и подёргать шатун вверх-вниз (не сильно, что бы поршень оставался на месте) — если шатун болтается, тогда значит проблема в изношенной бобышке поршня или в сломанном пальце, либо износилась втулка головки шатуна.

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Стук в двигателе ВАЗ 2110, 8 клапанов

Какой лучше шкив коленвала ВАЗ 2110

Можно ли поставить коренную крышку коленвала с другого двигателя?

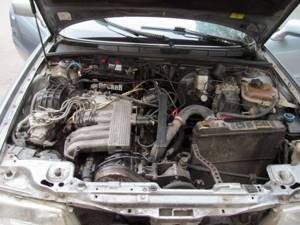

Хорошо известно, что двигатель автомобиля состоит из большого количества подвижных элементов, которые находятся под механической и тепловой нагрузкой. Также каждый тип ДВС имеет ограниченный ресурс, то есть детали постепенно изнашиваются. В результате такого износа в двигателе со временем появляется стук, мотор начинает дымить, попадает тяга, увеличивается расход масла и топлива и т.д.

Также в двигателе могут возникать различные неполадки, которые приводят к появлению шума и стука даже на «свежих» агрегатах. В этом случае речь идет не об износе, а о поломке, которая становится главной причиной посторонних звуков. Еще бывает так, что двигатель стучит только «на холодную» или «на горячую».

Также стук в моторе может появляться и пропадать на разных режимах или же двигатель стучит независимо от степени прогрева и нагрузки на ДВС. Далее мы поговорим о том, что может приводить к появлению стука, а также как определить, что застучало в двигателе.

Читать еще:  Что сделать что бы запороть двигатель

Почему двигатель начинает стучать?

Прежде всего, нужно понимать, что стучать может как сам двигатель, так и навесное оборудование. Например, владелец может услышать шум и стук помпы, генератора, насоса ГУР и т.д. Если же говорить о самом двигателе, стуки могут появляться в результате износа или повреждения шатунных вкладышей, поршней, в случае проблем с ГРМ и т.п.

Итак, если неожиданно появился стук в двигателе, основными причинами могут быть:

  • снижение уровня моторного масла или потеря его свойств;
  • мотор начал перегреваться по тем или иным причинам;
  • силовой агрегат изношен, имеются проблемы с ЦПГ и КШМ;

Также важно учитывать, стучит в двигателе только на холодную и/или на горячую. Еще важно определить, является ли такой стук пропадающим или постоянным. Дело в том, что далеко не всегда силовой агрегат стучит постоянно.

Часто стуки прослушиваются только на холодную, однако после прогрева исчезают. Отметим, что в этом случае на некоторых ДВС на холодную слышен стук поршней в цилиндрах. Причина – гильзы цилиндра изношены, что и приводит к образованию зазора между поршнем и стенкой цилиндра.

Однако с учетом того, что поршни алюминиевые, после прогрева происходит их расширение. Не трудно догадаться, что после расширения зазор становится меньше и стук в двигателе пропадает на горячую. Также на холодном моторе может шуметь цепь ГРМ.

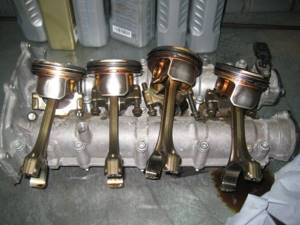

Поршень

При износе поршня, также может наблюдаться стук. При прослушивании его можно обнаружить в средней части цилиндра. Причем, стук будет наблюдаться только на холостых оборотах и чуть выше. При оборотах свыше 2000 его не будет. Происходит это по следующим причинам. Поршень вырабатывается равномерно. Но, верхняя часть в любом случае сидит более плотно, ее держат компрессионные кольца, которые расширяются по мере необходимости. При работе на малых оборотах юбка изношенного поршня колеблется. После набора оборотов она стабилизируется, и стук пропадает.

При появлении такой проблемы неизбежен капитальный ремонт двигателя. Конечно, можно заменить только поршни. Но, для большей надежности следует заменить вкладыши коленвала и отшлифовать его. Иначе, есть риск заклинивания коленвала в дальнейшем.

. Иногда причиной стука может стать шатун. Точнее его втулка. На самом деле (в этом случае) стук будет при любых оборотах. Но, хорошо он будет слышаться только на холостых или при торможении двигателем. В остальных случаях его можно услышать, только прослушивая агрегат. Ремонт практически такое же, как и в случае с поршнями. И не стоит затягивать с ремонтом. Следствием обрыва втулки, обычно является «кулак дружбы». То есть, шатуном пробивает дырку в блоке цилиндров.

Другие причины

. Иногда, стук может появляться и по другим причинам. Стук на холостых может говорить об износе подшипников распределительного вала. Звук при этом раздается достаточно глухой. Он может исходить из передней или задней части двигателя. Часто за стук распредвала принимают проблему с подшипником помпы. Связано это с близким расположением этих деталей. При неисправности помпы начинает перегреваться двигатель.

. Двигатель является сердцем автомобиля. Поэтому, любые проблемы с ним должны устраняться максимально быстро. Стук в двигателе на холостых оборотах, в большинстве случаев является признаком неисправности. Своевременное выявление источника шума, позволит вам максимально быстро и с минимумом затрат устранить поломку. Пренебрежение к этому симптому может привести к более серьезным проблемам.

Стук в головке блока цилиндров

Обычно, если речь заходит о стуках в области ГБЦ, чаще всего стучат клапана или гидрокомпенсаторы. Также клапанный стук можно услышать на моторах с ГК, а не только в агрегатах, которые имеют механический привод клапанов.

Так или иначе, стук гидрокомпенсаторов нужно устранять присадкой, промывкой или заменой, а клапана следует регулировать. Если же данные процедуры не помогают, тогда высока вероятность износа кулачков распредвала.

Также может появиться зазор между толкателем и посадочным местом, торец клапана имеет износ, пришли в негодность регулировочные шайбы и т.д. Еще в ГРМ шумы и стуки часто издает цепь, в механизмах с ременным приводом нередко выходят из строя натяжные ролики.

Следует помнить, что в головке изнашиваются и втулки клапанов, седла, постепенно образуется выработка постели распредвала. Сами стуки в ГБЦ могут по тональности меняться от звонких высокочастотных до низких и рокочущих.

При этом важно понимать, что езда со стуками и шумами в механизме газораспределения недопустима по ряду причин. Например, увеличенные зазоры ухудшают герметичность камеры сгорания, мотор теряет мощность, отмечается быстрый износ деталей ГРМ.

Если зазоры слишком большие, могут вылететь регулировочные шайбы, что приведет в негодность распредвал и т.д. В случае, когда стучат гидрокомпенсаторы, сильно изнашиваются кулачки распредвала.

Стук в блоке цилиндров двигателя

Появление стука в БЦ, особенно если локализуется стук в нижней части двигателя, часто указывает на проблемы с КШМ. Такие стуки говорят о серьезной поломке, двигатель нужно прекратить эксплуатировать. В противном случае можно привести в негодность коленчатый вал.

Если же застучали шатунные вкладыши, дальнейшая езда приведет к отрыву крышки шатуна, затем будет пробит блок цилиндров. В этом случае может потребоваться менять весь двигатель на контрактный.

Стук шатунных шеек металлический, отличается резкостью, особенно если нажать на газ. Также в подобной ситуации падает давление масла, загорается лампочка давления масла на панели приборов. Снижение давления приводит к тому, что двигатель может заклинить уже через несколько минут работы под нагрузкой.

Также стучать могут коренные шейки коленвала. Такой стук более низкий, по мотору идет вибрация. Причина – в результате износа коренных шеек появляется зазор между шейками коленвала и опорами в блоке. Еще такой стук может появиться по причине низкого давления в системе смазки, что приводит к появлению задиров на шейках вала.

Отметим, что если проблема в коренных шейках вала, до места ремонта можно доехать своим ходом, чего не скажешь о стучащих шатунных подшипниках. Однако и в этом случае никаких серьезных нагрузок на ДВС давать нельзя, а сам двигатель нужно ремонтировать сразу.

Теперь перейдем к ЦПГ. Если стала стучать поршневая группа, это говорит об увеличении зазора между поршнем и цилиндром, а также возникновении дефектов как на гильзе, так и на самом поршне.

Еще следует отметить, что причиной стуков также может оказаться поршневой палец и место его соединения с шатуном. Например, если палец выдвинут из поршня, тогда он может бить по стенке цилиндра. Причина — недостаточная запрессовка пальца или стопор на поршне вылетел (в зависимости от типа посадки поршневого пальца на том или ином ДВС, которая бывает «горячей» и «плавающей»).

Стук в двигателе на горячую

Пока двигатель холодный и масло не разогретое, зазоры в деталях никак себя не проявляют. Стук становится все отчетливей по мере разжижения масла. Причин может быть несколько:

  • увеличенный зазор между шейкой коленвала и коренными вкладышами;
  • в шатунных подшипниках при образовании достаточно большого зазора между шейкой коленчатого вала и опорой;
  • при появлении трещин в юбке поршня или непосредственно поршневом пальце.

Диагностировать, что именно из приведенных вариантов приводит к стуку, можно только с разбором мотора. Здесь вам понадобится помощь настоящего специалиста. Разобрать двигатель – дело одно, но подчинить поломку и собрать его обратно – это уже совсем другая задача. Если у вас нет специальных навыков, не стоит рисковать и заниматься самостоятельным ремонтом.

Как определить, что стучит в двигателе

Рекомендуем также прочитать статью о том, как точно определить, что стучит в двигателе. Из этой статьи вы узнаете о различных доступных способах диагностики и определения стуков и шумов в ДВС.

При этом диагностировать проблему легче, чем в случае с двигателем. Для проверки нужно снять ремень с того или иного агрегата, после чего оценить уровень шума, запустив ДВС. Также после снятия ремня следует прокрутить валы и шкивы, чтобы точно определить источник стука или шума.

Что в итоге

Как видно, причин для стука в моторе существует достаточно много. При этом стук в двигателе может появляться и пропадать (в зависимости от нагрева и степени нагрузки на ДВС).

Для точного определения поломки в ряде случаев двигатель нужно разбирать и проводить дефектовку. Данная процедура позволяет оценить состояние деталей ЦПГ, КШМ, ГРМ и т.д. на предмет выработки и увеличения зазоров, задиров, трещин и других дефектов.

Cпециалист по ремонту двигателей определяет возможность восстановления (ремонта) или же принимает решение о полной замене изношенных и поврежденных элементов. Например, коленчатый вал во многих случаях шлифуют, блок цилиндров гильзуют/растачивают, тогда как поршни, поршневые кольца, шатуны и другие детали принято менять. Что касается ГРМ, распредвал также подлежит шлифовке или замене, клапана нередко меняют на новые.

Напоследок отметим, что ремонт двигателя, как частичный, так и капитальный, является дорогостоящей и сложной процедурой. По этой причине следует использовать только высококачественные запчасти и доверять такую работу исключительно проверенным и квалифицированным специалистам.

Опытные водители знают, что самый опасный стук в моторе связан с шатуном. Если произошел износ его вкладышей или другая поломка, то с ней оперативно справиться не удастся. Тут уже не поможет заливка масла с высоким показателем вязкости, ни использование позднего зажигания, ни применение новых подкладок. Все эти меры только на время могут избавить от стука, но первопричину не устранят.

Диагностика

Стуки в моторе могут вызываться самыми разными причинами. Опытные мотористы знают большое количество различных примеров появления шумов, вплоть до курьезных. Например, когда за стук коленвала принимали постукивание открутившейся защиты поддона. Чтобы не пугаться таких мелочей, давайте рассмотрим, как отыскать причину стука.

Для начала определите, когда появляется звук. В первую очередь послушайте, на каком этапе появляется шум. Обычно определяют 3 варианта развития событий:

  • Стуки на холостом ходу;
  • Звук слышен все время работы двигателя;
  • Усиливающийся стук или шум при высоких оборотах.

Это позволит определить направление поиска. Стуки при низких оборотах обычно связаны с неисправностью системы смазки или неправильной настройкой клапанов. Постоянный стук возникает при проблемах с коленвалом и при износе кривошипно-шатунного механизма. Усиливающийся звук возникает при проблемах с ГРМ, а также в случае износа подшипников, входящих в конструкцию двигателя. Для уточнения источника проблемы необходимо прослушать мотор во время работы.
Заключение

. Как правило, самым страшным для автолюбителя являются проблемы с мотором. Поэтому, людям интересно знать, откуда берется стук в двигателе при повышении оборотов. Зачастую, это предвестник достаточно серьезной поломки. Поэтому, лучше всего при появлении этого признака, в кратчайшие сроки выявить и устранить проблему.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
